میله تیتانیوم F136: استاندارد، گرید و طول برش

ASTM F136 پرکاربردترین و کم‌فهم‌ترین استاندارد میله تیتانیوم است. این استاندارد دقیقاً یک آلیاژ را در یک کلاس پاکیزگی دقیق پوشش می‌دهد و به طور معمول در کنار لیست گریدها چاپ می‌شود که نمی‌تواند گواهی کند. این صفحه توضیح می‌دهد که F136 چه چیزی را پوشش می‌دهد، چرا پسوند ELI اهمیت دارد، چگونه تضاد در عنوان این صفحه را بخوانیم و چگونه تلرانس طول برش بر آنچه واقعاً به دستگاه می‌رسد تأثیر می‌گذارد.

F136 واقعاً چه چیزی را پوشش می‌دهد

F136 استاندارد Ti-6Al-4V ELI برای ایمپلنت‌های جراحی است. ELI مخفف Extra Low Interstitial به معنی کمترین حد مواد بینابینی است و تفاوت اصلی در اکسیژن است که حداکثر 0.13 درصد در مقابل 0.20 درصد برای Gr5 استاندارد و آهن 0.25 در مقابل 0.40 است. این پاکیزگی همان چیزی است که چقرمگی و مقاومت به شکست مورد نیاز ایمپلنت را فراهم می‌کند. این یک پوشش، عملیات حرارتی یا سطح بازرسی نیست؛ این یک کلاس شیمیایی است.

نتیجه عملی این است که F136 به گرید 23 و نه هیچ چیز دیگری اعمال می‌شود. یک میله Gr2 یا Gr4 نمی‌تواند به F136 گواهی شود، حتی اگر مقصد آن پزشکی باشد، زیرا این گریدها تحت پوشش F67 هستند. یک میله Gr5 استاندارد نیز نمی‌تواند به F136 گواهی شود، زیرا ELI نیست. هر گواهی که به نظر می‌رسد خلاف آن را می‌گوید، یک خطای کاغذی است که ارزش توقف در هنگام ورود کالا را دارد.

چرا پسوند ELI گران‌تر است

دستیابی و حفظ اکسیژن کمتر دشوارتر است. اسفنج باید انتخاب شود، ذوب باید کنترل شود و سطح قبل از اتمام میله باید تمیز شود، و هر یک از این مراحل هزینه را افزایش می‌دهد. آنچه خریدار دریافت می‌کند میله‌ای با حداقل کشش 860 مگاپاسکال در مقابل 895 برای Gr5 استاندارد است: از نظر گواهی کمی ضعیف‌تر، در سرویس به طور قابل توجهی چقرمه‌تر، با رفتار خستگی بهتر در ناچ.

این مبادله دقیقاً همان چیزی است که یک ایمپلنت یا یک ابزار پزشکی حساس به خستگی می‌خواهد. این مبادله اشتباهی برای یک براکت یا بست است، جایی که استحکام بالاتر Gr5 استاندارد نکته اصلی است و چقرمگی اضافی خریداری ندارد.

خواندن عنوان این صفحه در مقابل مشخصات خود آن

عنوان این صفحه F136 را همراه با Gr2، Gr4 و Gr5 نام می‌برد. بلوک مشخصات در زیر آن B348 و AMS 4928 را نام می‌برد، و بلوک گرید Gr5، Ti-6Al-4V و Ti-6Al-4V ELI را نام می‌برد. این سه گزاره نمی‌توانند همزمان درست باشند، و راه حل ساده است: میله‌ای که در اینجا ارائه می‌شود در واقع ماده Gr5 و ELI است، F136 فقط به بخش ELI آن توضیحات اعمال می‌شود، B348 و AMS 4928 اسناد صنعتی و هوافضا هستند، و Gr2 یا Gr4 باید به F67 سفارش داده شوند.

بنابراین، خریداری که به میله گرید ایمپلنت نیاز دارد باید گرید 23 را به F136 سفارش دهد و بخواهد که گواهی استاندارد و گرید را در یک خط نام ببرد. خریداری که به میله صنعتی نیاز دارد باید Gr5 را به B348 یا AMS 4928 سفارش دهد و برای شیمی ELI که کاربرد هرگز از آن استفاده نخواهد کرد، هزینه نپردازد.

طول برش، تلرانس و هزینه برش

این صفحه تلرانس طول ثابت به اضافه 20 میلی‌متر و هزینه برش 5 میلی‌متر در هر برش، با حداکثر طول 6000 میلی‌متر را بیان می‌کند. این دو عدد تعیین می‌کنند که چند قطعه از یک میله خارج می‌شود و آیا آخرین قطعه قابل استفاده است. اگر یک نقشه ده قطعه با طول 500 میلی‌متر از یک میله 6000 میلی‌متری را بخواهد، محاسبات ده قطعه به اضافه نه برش است، نه ده برش، و تلفات اره باید در قیمت لحاظ شود.

قطر نیز شایسته همان رفتار است. پولیش کردن مواد را از بین می‌برد، بنابراین قطر نهایی همان چیزی است که باید سفارش داده شود، و میله‌ای که با نامی و تلرانس تجاری سفارش داده شده است، پس از اتمام کار ممکن است زیر اندازه برسد. در قطرهای کوچک زیر 3 میلی‌متر، قابلیت کارخانه به جای محدوده موجودی 3 تا 350 میلی‌متر، 1.0 میلی‌متر و بیشتر ذکر می‌شود، بنابراین یک میله بسیار کوچک حتی زمانی که به نظر می‌رسد در لیست قرار می‌گیرد، یک سفارش ویژه است.

نکات سفارش

استاندارد و گرید را با هم، قطر را با کلاس تلرانس آن، طول را با تلرانس و هزینه برش آن، وضعیت، سطح و گواهی را ذکر کنید. برای کاربرد ایمپلنت، مسیر ISO 5832-3 را اضافه کنید و به جای اعلام انطباق، مقادیر بینابینی را در گواهی بخواهید، زیرا اکسیژن و آهن اعدادی هستند که تعیین می‌کنند آیا میله ELI است.

بلوک ویژگی در این صفحه هنوز ماده را به عنوان تیتانیوم خالص توصیف می‌کند. اینطور نیست: Gr5 و نوع ELI آن آلیاژهای تیتانیوم با آلومینیوم و وانادیوم هستند، و بلوک یک قالب پیش‌فرض است. جداول شیمی و کشش که در ادامه چاپ شده‌اند داده‌های قابل اعتماد هستند، و گرید روی گواهی کارخانه همان چیزی است که قطعه نهایی واقعاً از آن ساخته خواهد شد.

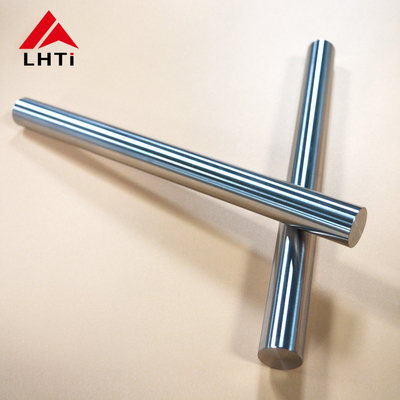

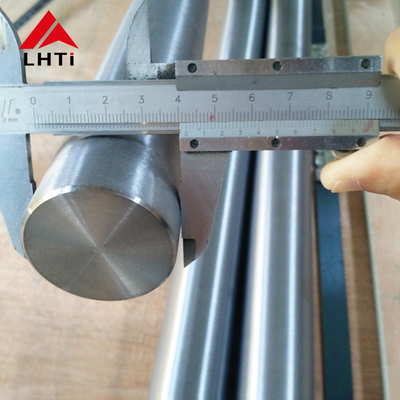

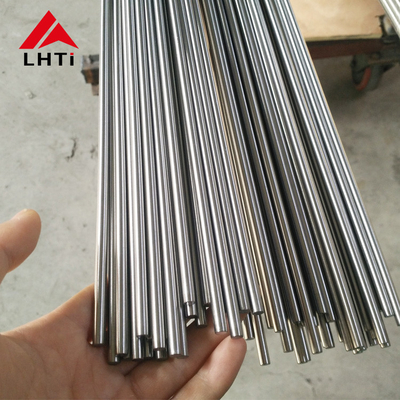

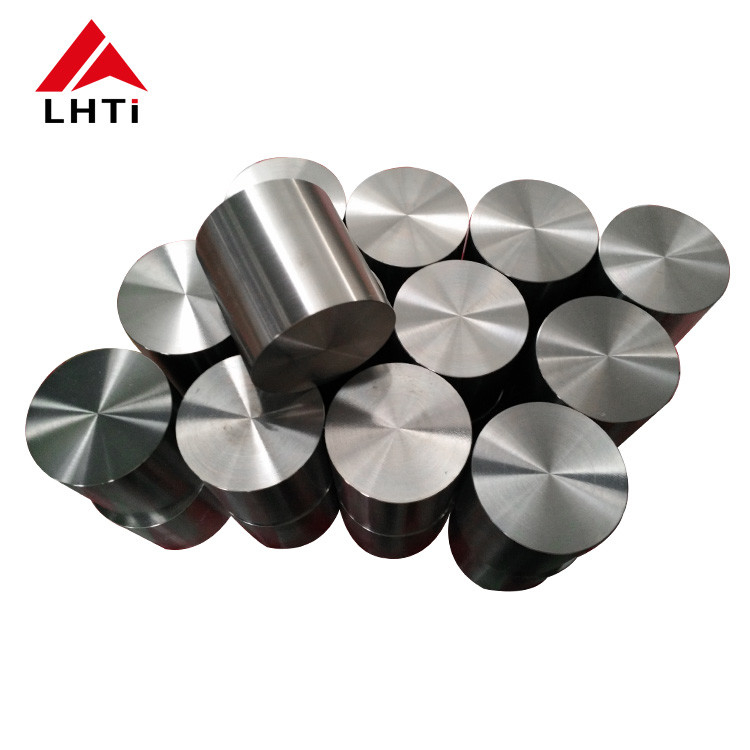

تصاویر محصول
