| نام تجاری: | LH-Ti |
| شماره مدل: | LH-BL |
| مقدار تولیدی: | یک قطعه |
| قیمت: | US dollar $30/pc--US dollar $80/pc |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
| توانایی عرضه: | 5000 عدد در ماه |
فلنج گردن دوخته شده بلند: جایی که پول می رود
یک فلنج گردن جوشکاری طولانی چندین برابر یک گردن جوشکاری از همان اندازه و کلاس هزینه می کند و تقریبا هیچ یک از این تفاوت ها صورت فلنج نیست.اضافی در یک محور است که طولانی تر از یک گردن استاندارد قرار می گیرد، در فلزی که باید برای ساخت آن برش داده شود و در بازرسی که محور گسترش یافته امکان پذیر است. هر کسی که دو نقل قول برای این مورد را مقایسه می کند باید این چهار خط را مقایسه کند،نه قیمت هر کیلوگرم.
چهار خط که قیمت را تعیین می کنند
خط اول، خال جعل است. یک محور طولانی نیاز به یک نوار به اندازه کافی عمیق برای ترک مخزن ماشین آلات در همه دور، و عمیق تر محور بیشتر از نوار تبدیل به تراشه. دوم، ماشینکاری است،که روی تیتانیوم با سرعت کوتاه و ابزار تیز و مقدار زیادی مایع خنک کننده کار می کند.، بنابراین یک ساعت چرخش فلز بسیار کمتر از آن را بر روی فولاد کربن حذف می کند. سوم این است که پوشش، که در آن یک حلقه مفصل حلقه یک کار متفاوت از یک چهره بالا است.چهارم، بازرسي و مدارک.
| خط هزینه | چه چیزی باعث می شه | چرا تیتانیوم رفتار متفاوتی دارد؟ | جايي که پولها ميتونن صرفه جويي کنن |
|---|---|---|---|
| جعل خالی | طول محور ضرب کلاس | فلز سبک، اما یک هسته عمیق نیاز به یک billet بزرگ و بیشتر تورینگ استوانه | یک محور کوتاه تر در جایی که نقشه اجازه می دهد |
| ماشینکاری | جدا کردن مخزن در قطر خارج از محور و سوراخ | تيتانيوم آهسته برش ميده، ميخوره و ابزارها رو ميپوشونه | يه شبكه درست کردن و يه شبكه درست کردن |
| رو به رو | صورت بالا یا حلقه حلقه | یک حلقه خروجی از تیتانیوم نیاز به عبور خوب و یک پایان خوب | صورت بلند شده در جایی که سرویس اجازه می دهد |
| بازرسی | مقیاس فوق صوتی و نفوذ | هم جوش ها و هم آهن آلات هم اينجا بازرسي مي شوند | قبل از شروع جعل، در مورد دامنه توافق کنید |
| کاغذ ها | ردیابی گرما و گزارش 3.1 | همان تلاش فولاد، اما گرما باید به دنبال قطعه باشد | يک گرماي در هر سايز نه در هر سفارش |
این سفارش بیشتر تفاوت بین تامین کنندگان را توضیح می دهد. دو پیشنهاد که به نظر می رسد فاصله زیادی دارند معمولاً طول های مختلف محور، مجوزهای مختلف حفاری یا محدوده بازرسی متفاوت را ارائه می دهند.و بعد از اينکه اونها نوشته شدن، شکاف قيمت کاهش مي يابد.. یک نقل قول که طول محور را بیان نمی کند نمی تواند با یکی که می کند مقایسه شود، زیرا طول محور تنها بزرگترین متغیر در خالی است.
B16.5 چه چیزی را نشان نمی دهد؟
ASME B16.5 دایره بولت، تعداد و اندازه سوراخ ها، پوشش و کلاس فشار را ثابت می کند و جداول آن یک گردن جوش را فرض می کند که محور آن نزدیک به فلنج به پایان می رسد.این یک هاب طولانی را جدول نمی کند.بنابراین طول طولانی، سوراخ و آماده سازی پایان جوش از نقشه یا از برنامه نوزل ظرف می آید،و یک سفارش خرید که فقط یک اندازه و یک کلاس نام می گذارد که سه باز.
| میدان روی نقشه | چه چیزی باید در آن آمده باشد | خطای رایج | چه اتفاقی در محل رخ می دهد |
|---|---|---|---|
| اندازه و کلاس | NPS و کلاس، با دایره بولت B16.5 | مخلوط کردن DN با NPS در یک خط | فلانج به قسمت جفت گیری نمیخوره |
| طول محور | چهره به طرف جوش، به عنوان ابعاد | کپی کردن طول محور گردن جوش | جوش بر روی منحنی پوسته فرود می آید |
| خسته کننده | متناسب با قطر داخل نوزل | ترک سوراخ اسمی | یک پله محصول و زباله ها را جمع آوری می کند |
| رو به رو | از مواد شیمیایی: | یک حلقه حلقه ای که روی یک چهره بلند کشیده شده است | گيسنت نمي تونه جا بگيره |
| نمره و گزارش | درجه 2 یا درجه 7، B381 جعل، 3.1 | نوشتن ASTM B16.5 به عنوان مشخصات مواد | هيچ کارخانه اي نميتونه اين گواهينامه رو صادر کنه |
اين جاييه که يه فلنج ارزان گرون ميشه اگه محور کوتاه تر از نقشه باشهجوش به قسمت منحنی یک سر پوسته می رسد و مفصل به یک قطعه انتقال نیاز دارد که هرگز قیمت گذاری نشده استاگر سوراخ در حد نامی باقی بماند، یک پله در داخل نوزل قرار می گیرد و محصول را جمع آوری می کند، که در یک خط بهداشتی یا شیمیایی تبدیل به یک مشکل تمیز کردن می شود.هيچکدوم از نقص ها تا زماني که فلنج در محل قرار نگي.
درجه، جوش و رابط نوزل
Gr2 بیشتر خدمات نوزل را پوشش می دهد و درجه ای است که باید مشخص شود، مگر اینکه رسانه دیگری را نشان دهد. Gr7 با پالادیوم متعلق به اسیدهای کاهش دهنده و کلراید است.Gr12 جایگزین است که در آن خوردگی شکاف در کلورید داغ خطر است.. جعل به ASTM B381 خریداری می شود، که ویژگی های شیمیایی و مکانیکی را تعیین می کند، و ابعاد به ASME B16.5 به علاوه نقشه خریداری می شود.
خود جوش یک جوش تیتانیوم است: محافظت از گاز بی اثر در هر دو طرف، یک مفصل تمیز، و بدون تماس با ابزار مس یا فولاد که آن را آلوده می کند.چون فضای زیادی برای گرم کردن گاز محافظ و رسیدن به ریشه از هر دو طرف برای بازرسی فراهم می کندهمچنین گرمای جوش را از سطح گاسکت دور نگه می دارد، که دلیل وجود قطعه در درجه اول است.
یادداشت سفارش
ارسال نقشه با کلاس، NPS و دایره بولت، طول محور از چهره به پایان جوش، سوراخ، پوشش با پایان آن، درجه و سطح گزارش.اضافه کردن ضخامت دیوار نوزل به طوری که آماده سازی جوش می تواند با آن مطابقت داشته باشداز شماره گرما در فلنج و در گزارش 3.1 سوال کنید و بگویید که آیا بازرسی فوق صوتی از محور مورد نیاز است، زیرا هم قیمت و هم زمان تحویل را تغییر می دهد.

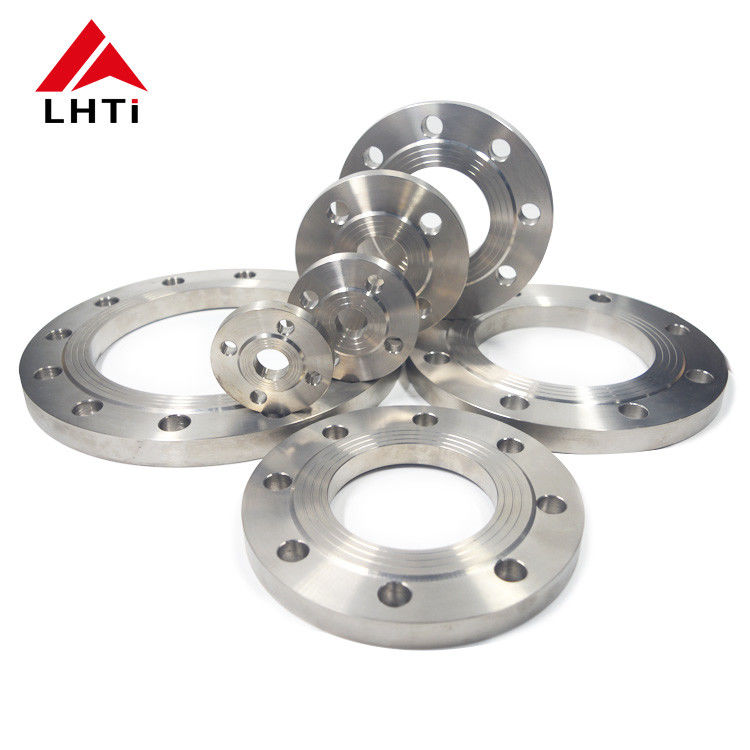

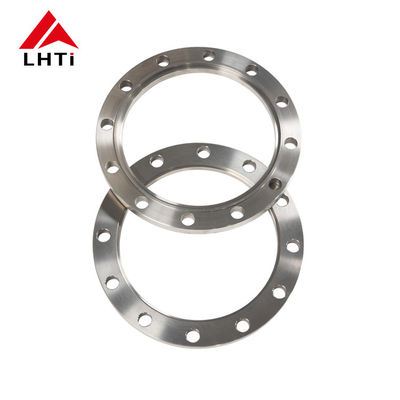

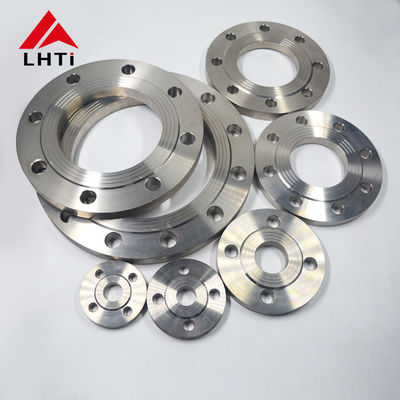

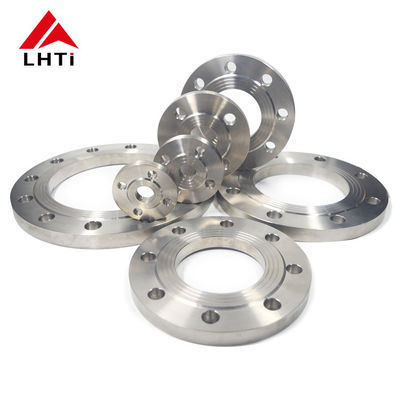

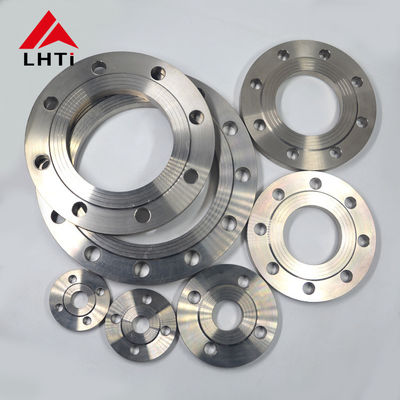

تصاویر محصول
![]()
