ERTi-4 یا ERTi-5؟ خواندن نام‌گذاری سیم

ERTi-4 یا ERTi-5؟ خواندن نام‌گذاری سیم

این دو نام‌گذاری در جدول AWS A5.16 کنار هم قرار دارند و در قطرها و پرداخت یکسان ترشی شده فروخته می‌شوند، بنابراین به راحتی در کف کارگاه با هم اشتباه گرفته می‌شوند. آنها فلز یکسانی نیستند. ERTi-4 تیتانیوم آلیاژ نشده با محدوده اکسیژن وسیع‌تر است؛ ERTi-5 آلیاژ Ti-6Al-4V است که به TC4 معروف است و شیمی آن بیشتر تحت سلطه آلومینیوم و وانادیوم است تا اکسیژن.

این صفحه حول این تفاوت نوشته شده است زیرا محصولی که توصیف می‌کند به هر دو صورت برچسب‌گذاری شده است. عنوان ERTi-4 و توضیحات ERTi-5، TC4، 1.0 تا 6.0 میلی‌متر را می‌گوید. یکی از این اظهارات باید قبل از ثبت سفارش انتخاب شود و گواهی آن را مشخص می‌کند.

دو نام‌گذاری، دو فلز متفاوت

ERTi-4 یک پرکننده تجاری خالص است: تیتانیوم با اکسیژن کنترل شده و بدون افزودنی‌های آلیاژی عمدی. ERTi-5 یک پرکننده آلیاژی با حدود شش درصد آلومینیوم و چهار درصد وانادیوم است. پیامد عملی آن استحکام و انعطاف‌پذیری است. رسوب ERTi-5 بسیار قوی‌تر و کم‌تحمل‌تر است؛ رسوب ERTi-4 نرم‌تر و راحت‌تر برای ترکیب است.

جدول را از فلز پایه به عقب بخوانید. صفحه گرید 4 از ERTi-4 استفاده می‌کند، صفحه گرید 5 از ERTi-5 استفاده می‌کند و گرید 2 از ERTi-2 استفاده می‌کند. کم‌تطبیق دادن پرکننده در تیتانیوم CP جهت ایمن است، زیرا استحکام اتصال توسط صفحه محدود می‌شود، نه سیم. بیش‌تطبیق دادن جایی است که مشکل ایجاد می‌شود: یک پرکننده ERTi-5 روی یک صفحه CP، یک جوش سخت و کم‌انعطاف را در یک جزء نرم قرار می‌دهد و تنش را در خط همجوشی متمرکز می‌کند.

چگونه گواهی مسئله را حل می‌کند

جدول شیمی AWS در پایین این صفحه یک ردیف برای هر نام‌گذاری با شماره UNS و محدودیت‌ها ارائه می‌دهد. ERTi-4 R50130 با اکسیژن بین 0.08 و 0.32 درصد و بدون آلومینیوم یا وانادیوم است. ERTi-5 R56400 با آلومینیوم 5.5 تا 6.7 درصد و وانادیوم 3.5 تا 4.5 درصد است. این دو ردیف پس از اینکه جلوی شما قرار گرفتند قابل اشتباه گرفتن نیستند، دقیقاً به همین دلیل است که گواهی دسته باید به جای نام تجاری، ردیف را ذکر کند.

اگر گواهی گم شده باشد، یک تحلیلگر دستی روی انتهای کویل تمیز شده می‌تواند این دو را در چند ثانیه با خواندن آلومینیوم و وانادیوم جدا کند. اکسیژن را به شما نمی‌گوید، بنابراین نمی‌تواند ERTi-2 را از ERTi-4 جدا کند؛ برای این جفت، گواهی تنها مدرک عملی است.

اندازه، سطح و فرم

محدوده اندازه در این صفحه از 1.0 تا 6.0 میلی‌متر، در طول‌های مستقیم یا کویل، با سطح ترشی شده است. ترشی‌کاری یک مرحله تمیز کردن است: اکسید و باقی‌مانده کشش را حذف می‌کند و یک خاکستری مات یکنواخت باقی می‌گذارد. هیچ چیز در مورد درجه نمی‌گوید و یک کویل براق مدرکی از بهتر بودن آن نیست.

تلرانس قطر و صافی بیش از آنچه اکثر خریداران انتظار دارند در بالای این محدوده اهمیت دارد. یک سیم 6.0 میلی‌متری به اندازه کافی سفت است که به عنوان میله دستی استفاده شود و یک کویل از آن در برابر صاف شدن مقاومت می‌کند؛ اگر اتصال به طول مستقیم نیاز دارد، آن را مستقیم سفارش دهید تا اینکه سعی کنید یک کویل را در محل صاف کنید.

نکات سفارش

نام‌گذاری و شماره UNS را با هم، سپس قطر، فرم، سطح و سطح گزارش را نام ببرید. افزودن درجه فلز پایه به تامین‌کننده اجازه می‌دهد تا قبل از کشیده شدن سیم، عدم تطابق را پرچم‌گذاری کند، که ارزان‌تر از یافتن آن در مرحله گواهی است.

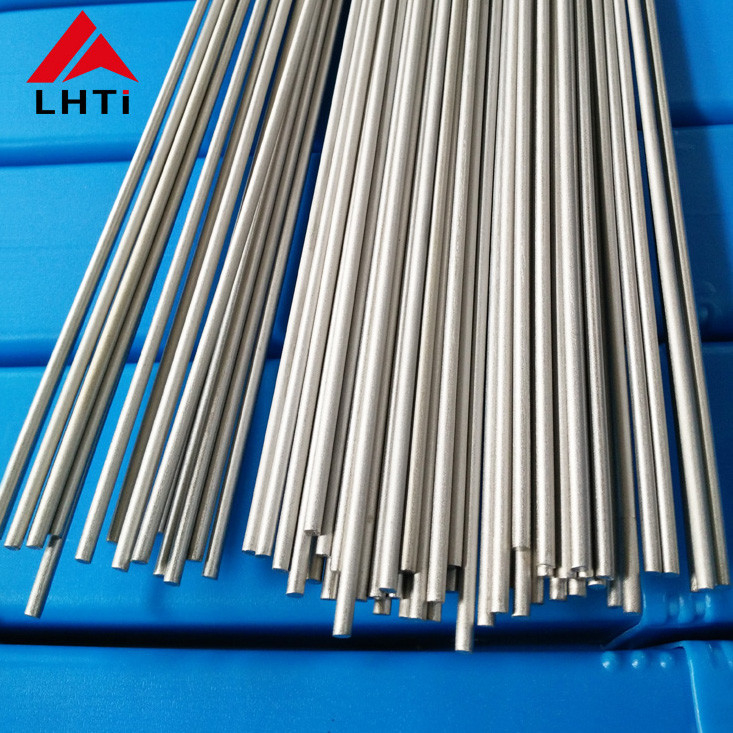

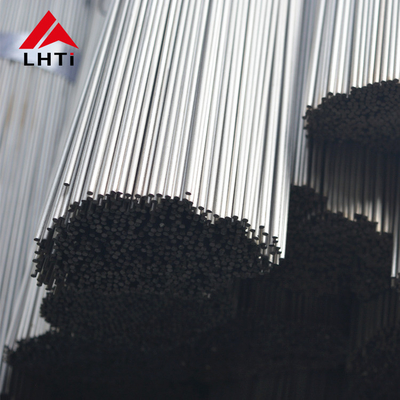

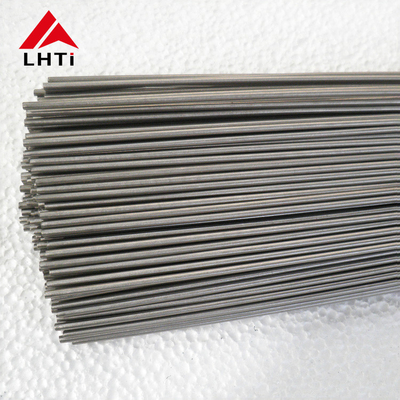

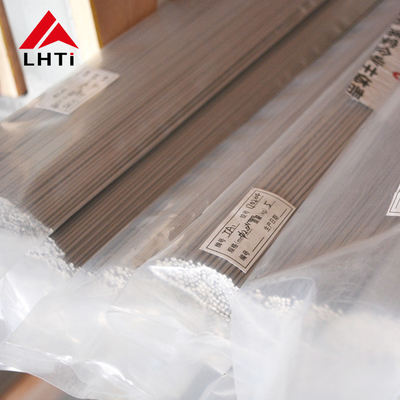

تصاویر محصول
