| نام تجاری: | LHTi |
| شماره مدل: | Titanium sheet |
| مقدار تولیدی: | 1-100 |
| قیمت: | 24.9 |
| شرایط پرداخت: | TT |
| توانایی عرضه: | 50ton/month |
ورق تیتانیوم با استحکام تسلیم ۲۵۰۰۰ PSI: استحکام بر حسب مگاپاسکال
بیست و پنج هزار پوند بر اینچ مربع تقریباً ۱۷۲ مگاپاسکال است و این نوع عددی است که در سفارش خرید برای کوره یا قطعه تحت فشار آمریکایی ظاهر میشود. این عدد ارزش تبدیل را دارد قبل از اینکه با گواهی آسیاب مقایسه شود، زیرا هیچ درجه تیتانیوم خالص تجاری حداقل استحکام تسلیم به پایینی ۱۷۲ مگاپاسکال ندارد: Gr1 یک ماده ۲۴۰ مگاپاسکال است، Gr2 ۳۴۵ مگاپاسکال است، و ورقهای که هر یک از این استانداردها را برآورده میکند، در محاسبات، اگر نه در حاشیه طراحی که مهندس واقعاً نیاز دارد، از کف ۲۵۰۰۰ psi فراتر میرود.
تبدیل و چرایی اهمیت آن
یک psi برابر با ۰.۰۰۶۸۹۵ مگاپاسکال است، بنابراین ۲۵۰۰۰ psi برابر با ۱۷۲.۴ مگاپاسکال است و یک ksi برابر با ۶.۸۹۵ مگاپاسکال است. تبدیلها ساده هستند و سردرگمی که ایجاد میکنند این نیست: یک نقشه بر حسب psi، یک گواهی بر حسب MPa و یک کد طراحی بر حسب هر دو، راهی مطمئن برای از دست دادن ضریب ۶.۹ در جایی در طول بررسی است. قانونی که از آن جلوگیری میکند این است که یک بار در نقشه تبدیل کنید و واحد را در کنار هر رقم استحکام در مشخصات ذکر کنید.
همچنین دانستن اعداد گرد مفید است. گرید ۲ با ۳۴۵ مگاپاسکال برابر با ۵۰ ksi، Gr1 با ۲۴۰ مگاپاسکال برابر با ۳۵ ksi، Gr4 با ۵۵۰ مگاپاسکال برابر با ۸۰ ksi و Ti-6Al-4V با ۸۹۵ مگاپاسکال برابر با ۱۳۰ ksi است. مشخصاتی که بر حسب ksi در کنار این ارقام نوشته شده است، خودآزمایی است: هر مقداری که نزدیک یکی از آنها نباشد، یا تنش طراحی است تا یک خاصیت ماده، یا یک غلط املایی.
| گرید | استحکام تسلیم، افست ۰.۲ درصد | همان بر حسب psi و ksi | حداقل استحکام کششی | جایی که استحکام اضافی جایگاه خود را پیدا میکند |
|---|---|---|---|---|
| Gr1 | ۲۴۰ مگاپاسکال | حدود ۳۵۰۰۰ psi، ۳۵ ksi | ۲۴۰ مگاپاسکال | شکلدهی و خوردگی، بار کم |
| Gr2 | ۳۴۵ مگاپاسکال | حدود ۵۰۰۰۰ psi، ۵۰ ksi | ۳۴۵ مگاپاسکال | گرید عمومی برای ورق |
| Gr4 | ۵۵۰ مگاپاسکال | حدود ۸۰۰۰۰ psi، ۸۰ ksi | ۵۵۰ مگاپاسکال | براکتها و قابهای بار بالاتر |
| Ti-6Al-4V, Gr5 | ۸۳۰ تا ۸۹۵ مگاپاسکال | حدود ۱۲۰۰۰۰ تا ۱۳۰۰۰۰ psi | ۸۹۵ مگاپاسکال | ورق سازهای، عمدتاً گرم شکلدهی شده |
| این صفحه، ۲۵۰۰۰ psi | حدود ۱۷۲ مگاپاسکال | ۲۵۰۰۰ psi | در صفحه ذکر نشده است | یک کف که هر گرید از قبل آن را پوشش میدهد |
آخرین ردیف جدول را به عنوان بیانیه صادقانه مهندسی بخوانید. الزام ۲۵۰۰۰ psi اصلاً یک گرید تیتانیوم را انتخاب نمیکند، زیرا هر گرید آن را پوشش میدهد. آنچه گرید را انتخاب میکند، تنش طراحی با ضریب ایمنی آن، وظیفه خوردگی، مسیر شکلدهی و دما است، و رقم استحکام تسلیم فقط تأیید میکند که گرید انتخاب شده دارای حاشیه است.
استحکام تسلیم، استحکام اثبات و افست ۰.۲ درصد
تیتانیوم نقطه تسلیم تیزی ندارد، بنابراین استحکام تسلیم به عنوان تنش اثبات بیان میشود: تنشی که نمونه ۰.۲ درصد کرنش دائمی، یعنی ۰.۰۰۲ میلیمتر تغییر در طول ۱ میلیمتر سنج را تحمل کرده است. این تعریف دلیل نامگذاری آن به عنوان RP0.2 در استانداردهای اروپایی و استحکام تسلیم با افست ۰.۲ درصد در استانداردهای آمریکایی است. رقم افست ۰.۱ درصد چند درصد بالاتر است و رقمی که بدون افست ذکر میشود قابل مقایسه نیست.
کدهای طراحی سپس کسری از آن مقدار را در نظر میگیرند. قوانین مخازن تحت فشار معمولاً دو سوم استحکام تسلیم را در دمای اتاق مجاز میدانند و مقدار مجاز با افزایش دما کاهش مییابد، که در آنجا یک کاربرد گرم از یک مسئله ۳۴۵ مگاپاسکال خارج میشود. برای ورق Gr2، مقدار مجاز در دمای اتاق نزدیک به ۲۳۰ مگاپاسکال است که به راحتی بالاتر از ۱۷۲ مگاپاسکال است که ۲۵۰۰۰ psi نشان میدهد، که راه مفید برای خواندن رقم اصلی است: این یک تنش خدماتی را توصیف میکند که ورق Gr2 با حاشیه متعارف به جای الزام گرید، آن را تحمل میکند.
ورق، صفحه و فویل: مرزها کجا هستند
ASTM B265 پوششدهنده نوار، ورق و صفحه تیتانیوم است و تقسیمبندیها بر اساس ضخامت است. نوار محصول کویل نازک است، ورق تا حدود ۶.۳۵ میلیمتر میرسد و صفحه ضخیمتر از آن است. این صفحه محصولی با ضخامت ۰.۵ تا ۶ میلیمتر ارائه میدهد که در کل ورق است، با طول ۱۰۰۰ تا ۶۰۰۰ میلیمتر و عرض ۱۰۰۰ تا ۲۰۰۰ میلیمتر. نامیدن یک محصول ۱ میلیمتری به عنوان صفحه، همانطور که در یک جا ذکر شده است، در مکالمه بیضرر است و در نقشه نامناسب است، زیرا صفحه دارای تلرانسهای متفاوت و اغلب الزامات تست متفاوتی است.
ضخامت نیز تست را تغییر میدهد. ورق ۰.۵ میلیمتری روی نمونه زیر اندازه تست میشود و کشیدگی و استحکام تسلیم آن از یک بخش نازکتر خوانده میشود، جایی که وضعیت سطح وزن بیشتری دارد. ورق ۶ میلیمتری روی نمونه تمام مقطع تست میشود و رفتار آن به صفحه نزدیکتر است. بنابراین دو گواهی که هر دو Gr2 و ۳۴۵ مگاپاسکال را میگویند میتوانند در اعداد بعدی متفاوت باشند و ضخامت در سفارش بخشی از آن چیزی است که آنها را قابل مقایسه میکند.
سطح پولیش شده چه کاری انجام میدهد و چه کاری انجام نمیدهد
پولیش کردن پوست نورد شده و آلودگیهای جاسازی شده همراه آن را حذف میکند و سطحی را باقی میگذارد که تمیز کردن و بازرسی آن آسانتر است. در سرویس کلراید، سطح صاف بهتر از سطح ناهموار در برابر شروع شکاف مقاومت میکند، زیرا مکانهای کمتری برای نشستن مایع راکد وجود دارد و در کارهای بهداشتی یا نیمههادی، پولیش یک الزام است تا یک گزینه. کاری که انجام نمیدهد افزایش استحکام تسلیم، تغییر گرید یا تعمیر ورق آلوده شده با آهن در مرحله نورد است.
هزینه عملی نیز وجود دارد. ورق پولیش شده علائم دست زدن را نشان میدهد، بنابراین با لایههای جداکننده بستهبندی شده و با دستکش جابجا میشود و سطح پولیش شدهای که جوش داده میشود معمولاً فقط از سمت قابل مشاهده پولیش میشود. جایی که پولیش تزئینی است، پرداخت ۲B یا اسیدشویی شده همان کار را با هزینه کمتر انجام میدهد؛ جایی که کاربردی است، مقدار زبری به جای توضیحات باید در نقشه باشد.
طولهای بلند، صافی و طرح برش
طول ۶۰۰۰ میلیمتری در آسیاب راحت و در کارگاه کوچک ناخوشایند است: به جرثقیل، قیچی بلند و جایی برای نگهداری بدون خم شدن نیاز دارد. طرح برشی که قطعات مورد نیاز را در طول موجود قرار میدهد معمولاً بیش از قیمت پایینتر به ازای هر کیلوگرم صرفهجویی میکند و همچنین تعیین میکند که آیا صافی تضمین شده توسط آسیاب در طول حمل و نقل باقی میماند یا خیر. برای قطعه شکلداده شده، صافی خام مهمتر از صافی ورق است و یک خام صاف شده و تنشزدایی شده به طور قابل پیشبینی خم میشود.
خواندن ارقام در این صفحه
توضیحات چگالی ۴.۵۱، سطح نقرهای پولیش شده، ASTM B265 به عنوان استاندارد، عرضهای ۱۰۰۰ تا ۲۰۰۰ میلیمتر، طولهای ۱۰۰۰ تا ۶۰۰۰ میلیمتر، قیمت ۲۴.۹ دلار آمریکا و قابلیت عرضه ۵۰ تن در ماه با تحویل ۳۰ روزه را میدهد. اینها ارقام مرجع برای یک اندازه معمولی هستند تا یک قیمت پیشنهادی: ضخامت، عرض، گرید و مقدار قیمت را تغییر میدهند و قطعه برش خورده و پولیش شده هزینه ساخت را به آن اضافه میکند. ۲۵۰۰۰ psi در عنوان به بهترین وجه به عنوان یک کف طراحی خوانده میشود، نه یک فراخوان گرید، به دلیلی که در بالا ذکر شد.
| آنچه شما مشخص میکنید | چرا تحویل را تعیین میکند | یک نسخه ضعیف | آنچه به جای آن میرسد |
|---|---|---|---|
| گرید و شماره UNS | استحکام تسلیمی را که ورق میتواند قول دهد تعیین میکند | ورق تیتانیوم | Gr1 جایی که Gr2 فرض شده بود |
| استحکام تسلیم با روش اثبات | افست ۰.۲ درصد مبنای معمول است | ۲۵۰۰۰ psi | عددی بدون مبنا |
| ضخامت و عرض | نورد، تلرانس و اندازه تست را تعیین میکند | ۲ میلیمتر | هر نقطهای در یک باند وسیع |
| طول و طرح برش | کرایه و ضایعات را تعیین میکند | ۶۰۰۰ میلیمتر | طولی که در موجودی جا نمیشود |
| سطح | پولیش تمیز کردن را تغییر میدهد، نه استحکام را | پولیش شده | یک ورق اسیدشویی شده |
| صافی و گواهی | یک پنل شکلداده شده به یک شروع صاف نیاز دارد | صاف | یک پنل که نیاز به صاف کردن دارد |
یادداشتهای سفارش
گرید را با شماره UNS آن، استاندارد، استحکام تسلیم با روش اثبات آن، ضخامت و عرض با تلرانسها، طول، پرداخت سطح و زبری آن در صورت اهمیت، صافی، و تست و گواهی را بنویسید. اگر رقم استحکام از کد طراحی گرفته شده است، کد و مقدار مجاز را به جای استحکام تسلیم ماده ذکر کنید، زیرا تامینکننده میتواند یک گرید را گواهی کند اما نمیتواند یک حاشیه را گواهی کند. و اگر یک سطح پولیش شده فقط در یک طرف مورد نیاز است، آن را ذکر کنید، زیرا پولیش کردن هر دو طرف، جابجایی و قیمت را دو برابر میکند.

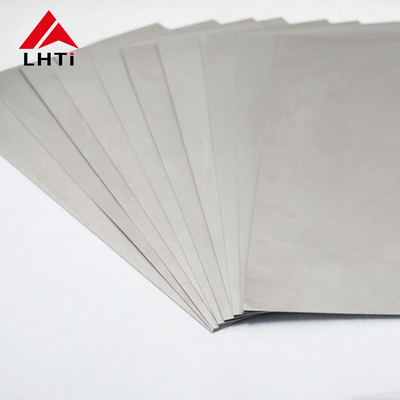

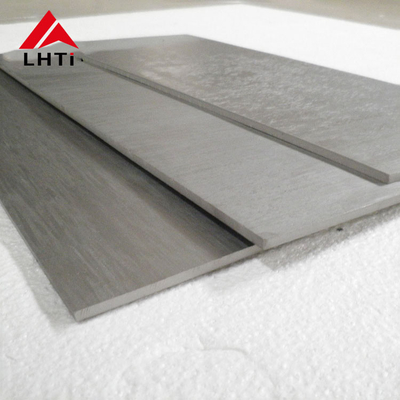

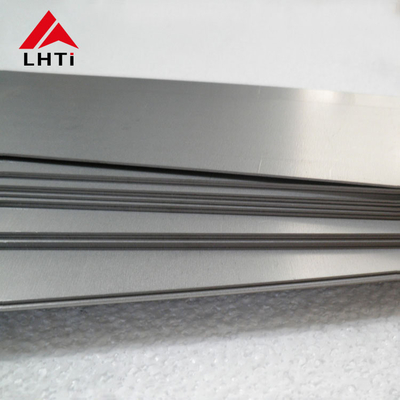

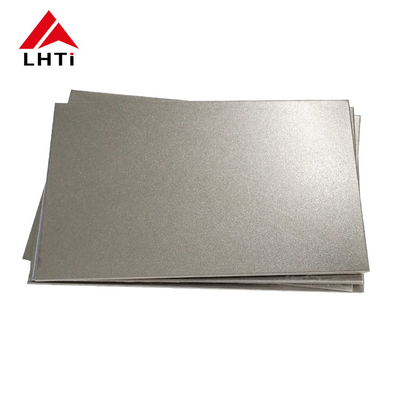

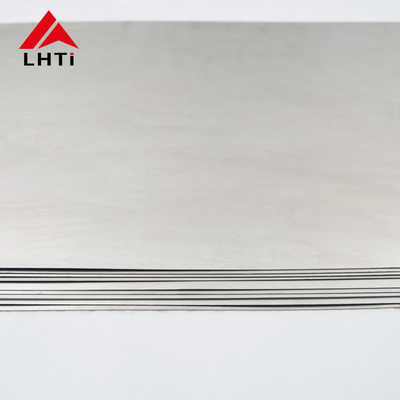

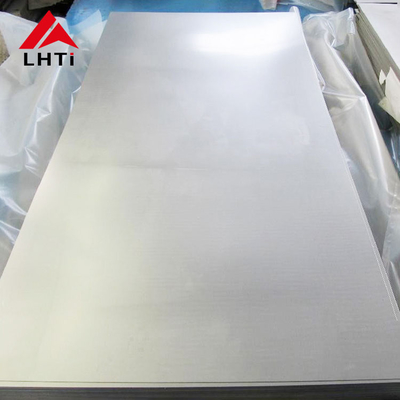

تصاویر محصول
![]()
![]()
![]()
![]()
![]()
![]()
![]()
