دیسک تیتانیوم سفارشی: از نقشه تا قطعه

دیسک تیتانیوم سفارشی: از نقشه تا قطعه

نام تجاری: LHTi
شماره مدل: Titanium disc
مقدار تولیدی: یک قطعه
قیمت: usd 20-30/kg
شرایط پرداخت: L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه: 5000 عدد در ماه
اطلاعات دقیق
Place of Origin:
China
گواهی:
ISO9001
برنامه:
صنعتی
درمان سطحی:
جلا داده شده
رنگ:
نقره ای
مواد:
آلیاژ تیتانیوم
بسته:
مورد تخته سه لا یا با توجه به نیاز شما
قطر:
150 میلی متر - 1300 میلی متر یا به عنوان نیاز شما
شکل:
گرد
ضخامت:
35mm-550mm یا به عنوان نیاز شما
جزئیات بسته بندی:
مورد استاندارد صادراتی تخته سه لا
قابلیت ارائه:
5000 عدد در ماه
برجسته کردن:

دیسک تیتانیوم نقره ای پولیش شده

,

دیسک تیتانیوم صنعتی 150 میلی متر

,

دیسک تیتانیومی سفارشی با گارانتی

توضیحات محصول

دیسک تیتانیوم سفارشی: از نقشه تا قطعه

یک دیسک سفارشی موردی است که در آن صفحه محصول نمی‌تواند مشخصه باشد. قطر، ضخامت، درجه و پرداخت همگی باز هستند و تنها سندی که خواسته را بیان می‌کند، نقشه‌ای است که همراه با استعلام می‌آید. این محدوده شامل دیسک‌هایی از قطر ۱۵۰ تا ۱۳۰۰ میلی‌متر، با ظاهر پولیش شده و نقره‌ای، ماشین‌کاری شده طبق نیاز، و تفاوت بین قطعه‌ای که جا می‌افتد و قطعه‌ای که دوباره کاری می‌شود تقریباً همیشه در چیزی است که نقشه نگفته است.

نقشه مشخصه است

دو نقشه از یک دیسک می‌توانند کارهای بسیار متفاوتی را توصیف کنند. یکی قطر، ضخامت و کلمه ماشین‌کاری شده را نشان می‌دهد؛ دیگری یک مبنا، حد خروج از مرکز، مقدار صافی در کل سطح و یک مشخصه Ra روی سطح آب‌بندی را نشان می‌دهد. اولی یک قطعه خام با سطوح تمیز است؛ دومی یک قطعه تمام شده است و قیمت آن منعکس کننده عملیات دوم، بازرسی و ریسک است.

به همین دلیل، کار مفیدی که خریدار می‌تواند قبل از درخواست قیمت انجام دهد این است که نقشه را همانطور که کارگاه می‌خواند بخواند: مبنا را پیدا کند، ببیند کدام ابعاد تلرانس دارند و کدام تحت یک یادداشت عمومی قرار می‌گیرند، و بررسی کند که آیا هر نیازی واقعاً روی قطعه قابل اندازه‌گیری است. تلرانسی که قابل بازرسی نباشد به جای سفارش، در زمان تحویل به یک گفتگو تبدیل می‌شود.

مشخصه نقشه آنچه کنترل می‌کند اگر گم شده باشد یک پیش‌فرض قابل کار
قطر با تلرانس آیا قطعه در جای خود قرار می‌گیرد کارگاه طبق تلرانس عمومی کار می‌کند آن را بیان کنید، به علاوه یا منهای ۰.۱ تا ۰.۵ میلی‌متر بر اساس اندازه
ضخامت ارتفاع پشته و جرم ضخامت با هر بار عبور از سطح تغییر می‌کند نامی به علاوه یک تلرانس پرداخت
صافی آیا دیسک بدون لرزش قرار می‌گیرد یک دیسک پولیش شده اما خمیده پذیرفته می‌شود عددی در کل سطح، نه لبه
خروج از مرکز نسبت به مبنا هم‌مرکزی لبه نسبت به سوراخ قطعه خارج از مرکز می‌چرخد مبنا را نام ببرید، سپس حد خروج از مرکز را
پرداخت سطح آب‌بندی، ظاهر، تمیزی پرداخت هر چیزی است که آخرین ابزار باقی گذاشته است مقدار Ra و کدام سطوح اعمال می‌شود
شرایط لبه جابجایی و نشستن واشر لبه تیز، پلیسه در جعبه پله یا شعاع اندازه، بدون پلیسه
قطعه خام یا تمام شده: انتخاب همه چیز را تغییر می‌دهد

بیشتر دیسک‌های بزرگ به صورت قطعات خام با تلرانس ماشین‌کاری، معمولاً پنج تا ده میلی‌متر در هر طرف، عرضه می‌شوند تا خریدار بتواند آنها را روی ماشین‌های خود و با اتصالات خود تمام کند. این مسیر ارزان‌تر و انعطاف‌پذیرتر است و مسئولیت نهایی ابعادی را بر عهده خریدار می‌گذارد.

یک دیسک تمام شده این مسئولیت را به تامین‌کننده منتقل می‌کند. همچنین تصمیم ضخامت را نهایی می‌کند: پس از اینکه سطوح به اندازه نهایی رسیدند، هیچ تلرانسی برای اصلاح خمیدگی باقی نمی‌ماند و هرگونه کاهش تنش باید قبل از آخرین عبور انجام شده باشد. اگر دیسک به اندازه کافی ضخیم باشد که از یک فورجینگ بیرون بیاید، بگویید، زیرا مسیر فرآیند و بازرسی با یک قطعه خام متفاوت است.

تلرانس‌هایی که هزینه را تعیین می‌کنند

نگه داشتن قطر و ضخامت ارزان است. صافی، موازی بودن و خروج از مرکز در یک دیسک با عرض یک متر ارزان نیست، زیرا آنها به ماشین، اتصالات و مقدار فلز برداشته شده بستگی دارند تا مراقبت اپراتور. صافی یک دهم میلی‌متر در یک سطح ۱۳۰۰ میلی‌متری یک کلاس کاری متفاوت از همین عدد در ۱۵۰ میلی‌متر است و انتظار می‌رود قیمت این را منعکس کند.

جایی که یک نقشه چندین الزام سختگیرانه را روی یک سطح قرار می‌دهد، ارزش دارد که پرسیده شود آیا همه آنها کاربردی هستند. یک مشخصه خروج از مرکز روی لبه‌ای که فقط نیاز به جابجایی دارد، هزینه بدون فایده است؛ یک مشخصه صافی روی سطحی که واشر را نگه می‌دارد، اینطور نیست.

پرداخت، لبه‌ها و جابجایی

پرداخت نقره‌ای پولیش شده آخرین مرحله است، پس از پذیرش ابعاد، زیرا پولیش فلز را برمی‌دارد و می‌تواند ضخامت سختگیرانه را در لبه از تلرانس خارج کند. در یک دیسک سفارشی، ارزش دارد که نام ببرید کدام سطوح پولیش شده‌اند و با چه پرداختی، و به همان اندازه ارزش دارد که نام ببرید کدام سطوح نباید پولیش شوند، مانند سطحی که بعداً چسبانده یا جوش داده می‌شود.

لبه‌ها بیش از آنچه به نظر می‌رسند اهمیت دارند. یک دیسک در این اندازه سنگین است و با تسمه و بالابر جابجا می‌شود و یک لبه تیز هم تسمه و هم پوشش جعبه را می‌برد. یک پله یا شعاع، با اندازه مشخص شده، هزینه کمی در ماشین دارد و از آسیب جابجایی بین کارگاه و نقطه استفاده جلوگیری می‌کند.

بازرسی، علامت‌گذاری و قابلیت ردیابی

برای یک قطعه اول، یک گزارش ابعادی بخواهید که ویژگی‌های نقشه و مقادیر اندازه‌گیری شده را لیست کند، نه گواهی که می‌گوید قطعه در تلرانس است. گزارش چیزی است که نشان می‌دهد کدام مشخصه چگونه تفسیر شده است و سندی است که از تکرار همان بحث در سفارش دوم جلوگیری می‌کند.

علامت‌گذاری باید درجه و شماره حرارت را حمل کند و باید در جایی اعمال شود که ماشین‌کاری یا پولیش نشود. روی یک دیسک پولیش شده، این معمولاً به معنی لبه یا سطح داخلی است تا سطح تمام شده، و باید قبل از بسته‌بندی قطعات توافق شود تا بعد از آن.

بسته‌بندی و آخرین مایل

دیسک‌های بزرگ در جعبه‌های تخته چندلا حمل می‌شوند، مسدود شده‌اند تا سطوح پولیش شده با جعبه یا با یکدیگر تماس نداشته باشند، و جرم روی آن علامت‌گذاری شده است. جایی که چندین دیسک با اندازه‌های مختلف با هم سفر می‌کنند، جعبه باید طوری چیده شود که بزرگترین روی کوچکترین قرار نگیرد، و جایی که پرداخت حیاتی است، سطوح باید با یک لایه داخلی نرم جدا شوند تا کف جعبه.

عملیات آنچه نگه می‌دارد کجا تصمیم گرفته می‌شود چه چیزی بازرسی شود
انتخاب قطعه خام مسیر و تلرانس موجودی قبل از قیمت‌گذاری، از ضخامت جرم و تلرانس نسبت به نقشه
تراشکاری و پرداخت خشن حذف حجمی با موجودی یکنواخت عملیات اول تلرانس یکنواخت در هر دو سطح
کاهش تنش، در صورت نیاز صافی پس از آزادسازی تنش دیسک‌های ضخیم از فورجینگ صافی پس از چرخه
تراشکاری نهایی قطر، ضخامت، خروج از مرکز عملیات دوم میکرومتر و عقربه ساعت
ویژگی‌ها و لبه‌ها سوراخ‌ها، پله‌ها، شعاع‌ها جزئیات نقشه موقعیت و شکست لبه
پولیش و علامت‌گذاری پرداخت و قابلیت ردیابی آخرین مرحله، پس از بازرسی پرداخت با مقایسه کننده، علامت‌گذاری خوانا

یک سفارش دیسک سفارشی که بدون مکاتبه اجرا می‌شود می‌خواند: نقشه‌ای با مبنا و تلرانس‌ها، درجه با شماره UNS آن، اینکه آیا دیسک یک قطعه خام است یا تمام شده، تلرانس ماشین‌کاری در صورت خام بودن، سطوح مورد نظر برای پولیش با پرداخت آنها، عملیات لبه، موقعیت علامت‌گذاری، گزارش بازرسی برای قطعه اول، و نیاز بسته‌بندی. هر چیز دیگری در این صفحه یک محدوده است و محدوده یک دستورالعمل نیست.

تصاویر محصول

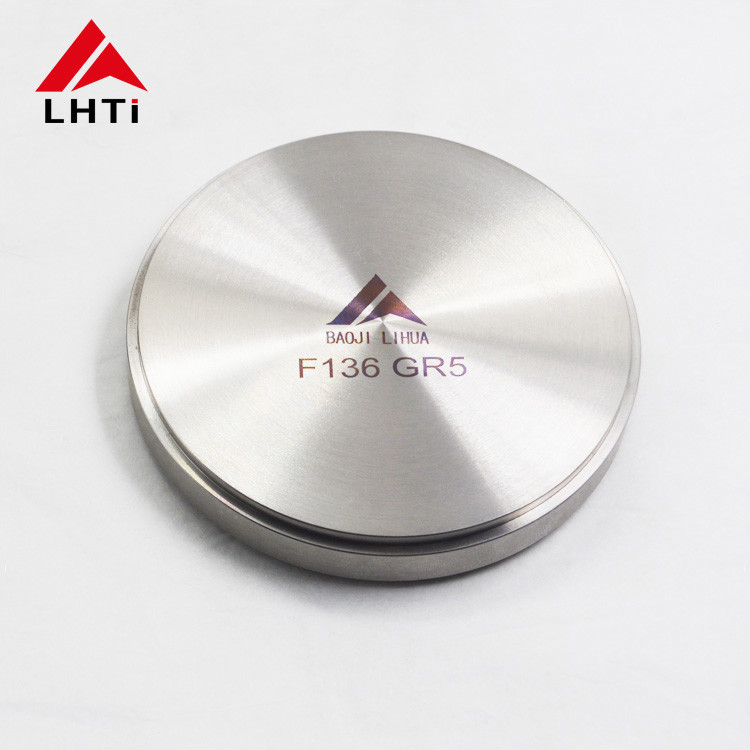

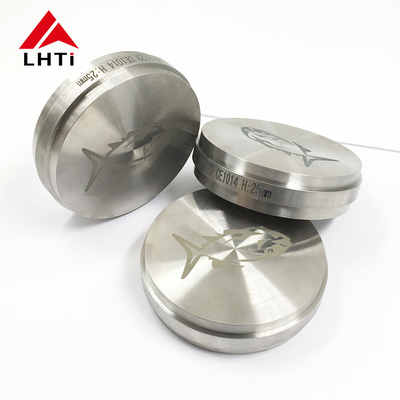

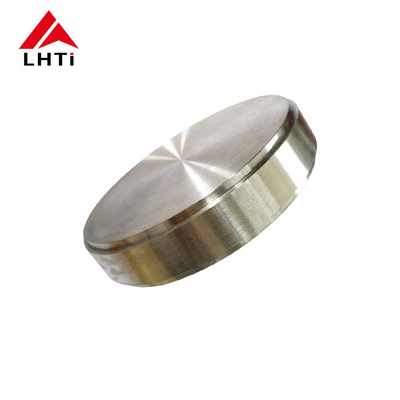

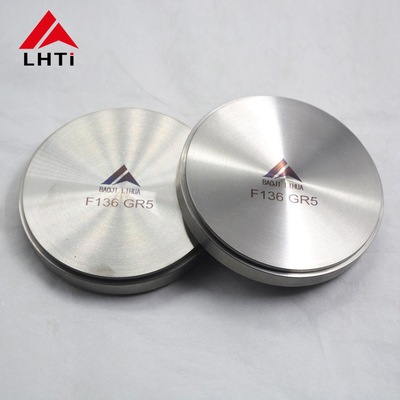

Custom polished titanium disc machined to drawing
