فلنج تیتانیوم WN RF ساختگی درجه 2 ANSI B16.5

نام تجاری:	LH-Ti
شماره مدل:	LH-BL
مقدار تولیدی:	یک قطعه
قیمت:	US dollar $30/pc--US dollar $80/pc
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

تایپ کنید:

WN، SO، BL، SW، PL، مفصل دامان، سفارشی.

استاندارد:

ANSI B16.5، JIS B2220، DIN2627-2628، ASME، GB/T 9116، ASTM B16.5

مواد:

Gr1، Gr1، Gr2، Gr3، Gr4، Gr7، Gr9

برنامه:

مورد استفاده در اتومبیل، عینک، تجهیزات پزشکی، الکترونیک، تجهیزات پتروشیمی، شیر پمپ، خط لوله، هوا فضا

سطح آب بندی:

اندازه:

1/2 تا 30 اینچ NB، NPS 1/2 - NPS 24 (DN 10 - 2000)

فشار:

150#، 300#، 600#، 900#، 1500#، 2500#، PN6، PN10، PN16، PN25، PN40، PN64، و غیره/

سطح:

جلا داده شده

تکنیک:

آهنگری و CNC ماشینکاری شده.

بازرسی:

گزارش تست اولتراسونیک و تست مواد EN10204.3.1

جزئیات بسته بندی:

بسته بندی شده توسط فوم موجود در جعبه تخته سه لا برای صادرات

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

WN فلنج تیتانیوم ANSI B16.5

فلانج تیتانیوم گردن جوش RF

1/2 "تایتانیوم RF فلنج

توضیحات محصول

فلنج تیتانیوم WN RF ساختگی درجه 2 ANSI B16.5

این فلنج گردن جوشکاری از تیتانیوم درجه 2 ساخته شده است، CNC ماشینکاری شده و با یک چهره بلند به ANSI B16 تکمیل شده است.5. گردن طولانی مخروطی به لوله جوش داده شده است تا مفصل بار را به آرامی حمل کند و فشار را به خوبی حفظ کندبه همین دلیل است که یک فلنج WN اغلب برای خطوط فشار بالا و درجه حرارت بالا انتخاب می شود. تیتانیوم باعث می شود که مفصل سبک و قوی در برابر کلریدها، آب دریا و بسیاری از اسیدهای مقاوم باشد، و ساختار جعل شده یک دانه متراکم و یکنواخت را به دست می آورد که به طور تمیز و صاف و سطح آن را صاف نگه می دارد.

مشخصات فنی

نوع	فلنج گردن جوش WN
مواد	درجه 1، درجه 2، درجه 3، درجه 4، درجه 7، درجه 9
استاندارد	ANSI B165، ASTM B16.5، JIS B2220، DIN 2627-2628، ASME، GB/T 9116
سطح مهر و موم	RF (چشم بلند)
اندازه	NPS 1/2 تا NPS 24 (DN10 تا DN2000)
فشار	150#، 300#، 600#، 900#، 1500#، 2500#، PN6 تا PN64
تکنیک	جفتکاری و ماشینکاری CNC
سطح	پولیش شده
بازرسی	آزمایش فوق صوتی و گزارش آزمایش مواد EN 10204 3.1

الزامات ترکیب شیمیایی (در درصد)

درجه	N	C	H	Fe	اوه	ال	V	Pd	مو	نه	تو
گروه اول	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	بال
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	بال
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 تا 675	3.5 تا 45	/	/	/	بال
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 تا 0.25	/	/	بال
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6 ~ 09	بال

الزامات مقاومت کششی

درجه	قدرت کششی دقیقه	قدرت بازده دقیقه	طول کششی (٪)
1	35 KSI / 240 MPa	20 KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	130 KSI / 895 MPa	120 KSI / 828 MPa	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

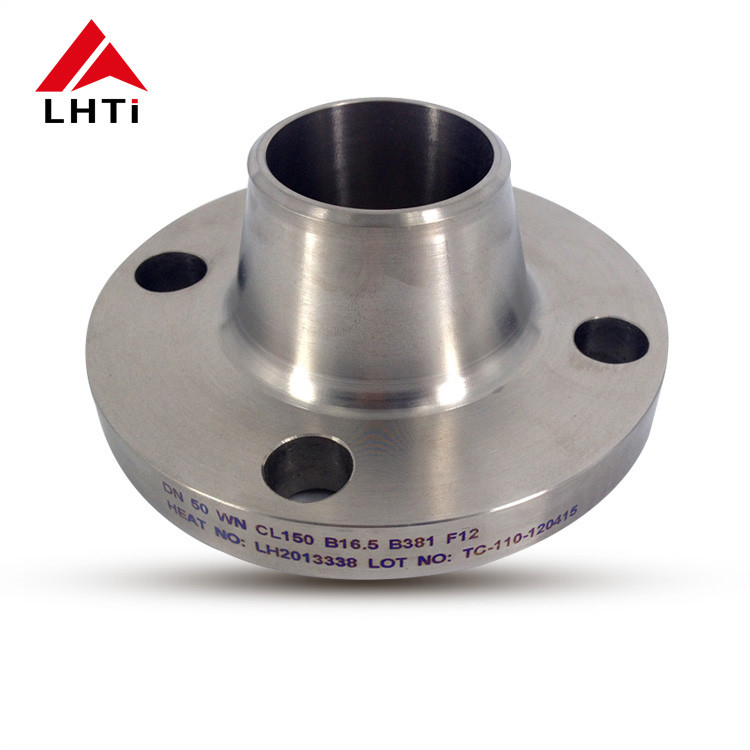

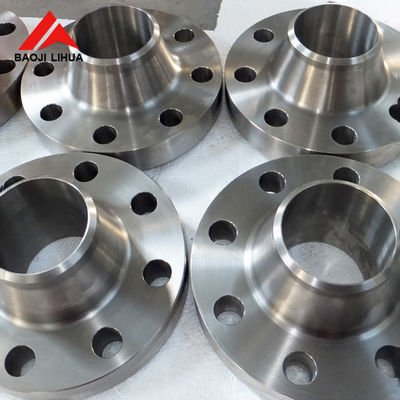

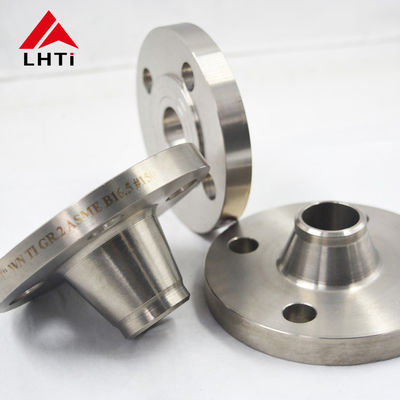

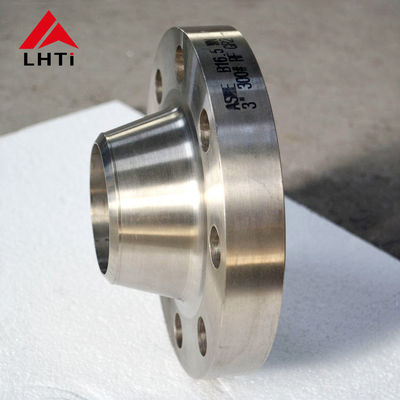

تصاویر محصول

Forged Gr2 titanium WN RF flange ANSI B16.5

برنامه ها و تضمین کیفیت

فلنج های گردن جوش از این نوع در پمپ ها و دریچه ها، خط لوله ها، ظروف تحت فشار، کارخانه های شیمیایی و پتروشیمی استفاده می شود.تجهیزات زمینی هوافضا و سیستم های دریایی و ساحلی که نیاز به یک فلنج سبک دارند که در برابر کلریدها و آب دریا مقاوم باشدانواع دیگر در همان محدوده شامل SO، BL، SW، PL و فلنج های مفصل لبه است. کنترل کیفیت شامل آزمایش مکانیکی (قوه کشش و سختی) ، تجزیه و تحلیل شیمیایی توسط طیف و PMI،بررسی ابعاد از زمان تهیه مواد تا تحویل نهایی، و مدارک کامل صدور گواهینامه، با آزمایش فوق صوتی و گزارش آزمایش مواد به EN 10204 3.1 در صورت درخواست.
