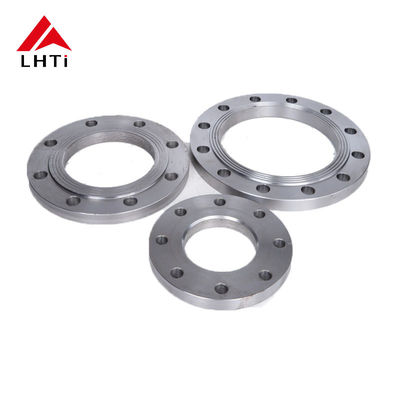

EN1092-01 Gr1 Gr2 Gr5 فلنج صفحه تیتانیوم فلنج مسطح PN 10 برای لوله های صنعتی در محیط های خوردگی

EN 1092-1 Gr1, Gr2, Gr5 فلنج صفحه تیتانیوم فلنج مسطح PN 10 برای لوله های صنعتی در محیط های خوردگی

مقدمه:

در سیستم های لوله کشی صنعتی، به ویژه آنهایی که درمحیط های خوردنی، انتخاب فلنج مناسب برای اطمینان از هر دوصداقتوطول عمراز سیستم.EN 1092-1 فلنج های صفحه ای از تیتانیوم Gr1, Gr2, Gr5از جملهفلنج صافطراحی باPN 10فشار درجه بندی شده، طراحی شده اند تا مقاومت برتر را بهخوردگی,فشار بالاوحمله شیمیایی.

این مقاله خلاصه ای ازEN 1092-1فلانژ ها، مزایایانواع تیتانیماستفاده می شود و کاربردفلج صفحه فلج تخت PN 10در لوله های صنعتی، به ویژه در محیط های خشن مانندپردازش شیمیایی,کاربردهای دریاییوتولید برق.

استاندارد EN 1092-1 چیست؟

EN 1092-1یک استاندارد اروپایی برای فلنج ها و لوازم فلنج است. این استاندارد ابعاد، درجه فشار و طراحی فلنج هایی که در سیستم های لوله کشی صنعتی استفاده می شوند را تعریف می کند.فلنج هاتولید شده با توجه به این استاندارد در صنایع مختلف استفاده می شود و آنها باید الزامات سختگیرانه ای را برایقدرت,عملکرد مهر و مومومقاومت در برابر خوردگی.

درفلنج صفحهطراحی به فلنج هایی اشاره دارد کهصورت صاف(بدون یک صورت بالا) ، که اغلب در مواردی استفاده می شود که یک اتصال ساده مورد نیاز است، و مهر و موم گیسکت بین دو سطح جفت گیری فراهم می شود.

ویژگی های اصلی EN 1092-1 Gr1, Gr2, Gr5 فلنج های صفحه تیتانیوم PN 10

1فشار نامی PN10:

• درPN 10درجه فشار نشان می دهد که فلنج برای10 بار(145 psi) شرایط فشار مناسب برای کاربردهایی است که در آن الزامات فشار متوسط هستند، اما مقاومت در برابر خوردگی حیاتی است.

2درجه های تیتانیوم: Gr1, Gr2, Gr5

• اين فلنج ها در سه نوع مختلف در دسترس هستندانواع تیتانیم:درجه 1 (سی پی تیتانیوم),درجه 2 (سی پی تیتانیوم)ودرجه 5 (Ti-6Al-4V)این درجه ها از نظرقدرت,مقاومت در برابر خوردگیومناسب بودنبرای انواع مختلف محیط.

تیتانیوم درجه 1 (تیتانیوم خالص تجاری):

• مقاومت در برابر خوردگی: مقاومت عالی در برابر طیف گسترده ای از محیط های تهاجمی، از جملهآب شور,کلروئیدواسید ها.
• درخواست ها: اغلب دردریاییوپردازش شیمیاییصنایع.
• قدرت: مقاومت کششی متوسط اما عالی برای کاربردهایی که نیاز به مقاومت بالا دارندمقاومت در برابر خوردگی.

تیتانیوم درجه ۲ (CP Titanium):

• مقاومت در برابر خوردگی: از بيشتر فلزات در محیط هاي خشن برتر است.
• قدرت: قدرت بالاتر ازدرجه 1با جوش و انعطاف پذیری خوب.
• درخواست ها: به طور گسترده ای دردریایی,مواد شیمیاییوهوافضاصنایع که هر دوقدرتومقاومت در برابر خوردگیمورد نیاز هستند.

درجه 5 تیتانیوم (Ti-6Al-4V):

• ترکیب آلیاژ: حاویآلومینیومووانادیوم، که در مقایسه با تیتانیوم خالص قدرت و سختی را افزایش می دهد.
• قدرت: مقاومت کششی و کشش عالی، ایده آل برای کاربردهایی که نیاز به فشار بالا دارند.
• مقاومت در برابر خوردگی: خوب، اما کمی کمتر ازدرجه 1یادرجه 2.
• درخواست ها: استفاده شده درنفت و گاز دریایی,تولید برقوکار سنگینکاربردهای صنعتی

3طرح صورت مسطح

• درطراحی فلنج مسطحدارايسطح مسطح سدبدون یک صورت بلند، که آن را آسان تر برای تراز با سیستم لوله کشی می کند.
• به طور معمول برای سیستم هایی که تحت فشار متوسط قرار دارند استفاده می شودمواد گاسکتنقش مهمی در دستیابی به یک مهر و موم محکم دارد.

4مقاومت در برابر خوردگی:

• فلانژ های تیتانیومیبه شدت در برابرخوردگیدرمحیط های خشنمخصوصاًکلروئید,اسید سولفوریک,اسید کلریدریکوآب دریااین باعث می شود که آن ها به ویژه برایکارخانه های شیمیایی,سیستم های لوله کشی دریاییوکارخانه های شورش زدایی.

استفاده از استاندارد EN 1092-1 Gr1, Gr2, Gr5 فلنج صفحه تیتانیوم PN 10

فلنج های صفحه ای از تیتانیومبه طور گسترده ای در صنایع مختلف استفاده می شود که در آنمقاومت در برابر خوردگی,تحمل فشاروقابلیت اطمیناندر اینجا برخی از اصلی ترینبرنامه های کاربردیبرایEN 1092-1 Gr1, Gr2, Gr5 فلنج های صفحه ای از تیتانیوم PN 10:

1. پردازش شیمیایی:

• کارخانه های شیمیاییاز این فلنج ها در سیستم هایی که با مواد شیمیایی بسیار خوردنی برخورد می کنند استفاده کنید.تیتانفلنج ها مقاومت بسیار خوبی نسبت به اسید ها، قلیات و سایر مواد تهاجمی را ارائه می دهند. کاربردهای رایج عبارتند از:ظرف های راکتور,ستون های تقطیروخط لوله های انتقال.

2کاربرد های دریایی و دریایی:

• به دلیلمقاومت خارق العاده در برابر خوردگیدرآب دریا,تیتانیومفلانژها برای استفاده درسازه های نفتی دریایی,خط لوله های دریایی,کارخانه های شورش زداییوسیستم های خنک کننده آب دریا.

3توليد برق:

• داخلهسته ایونیروگاه های حرارتی، جایی که قرار گرفتن در معرض محیط های خشن، دمای بالا و فشار رایج است، فلنج های تیتانیوم درسیستم های خنک کننده,لوله کشی برای حمل و نقل بخاروتجهیزات تبدیل انرژی.

4تصفيه آب:

• تيتانيوم در برابرآلودگی های بیولوژیکیو خوردگی، این فلنج ها را مناسب برایدرمان آبتاسیسات، از جمله سیستم های حمل و نقلشورش آب دریایاتصفیه فاضلاب.

5هوافضا:

• داخلکاربردهای هوافضا,فلانژ های تیتانیومی درجه 5استفاده می شود که در آن نسبت قدرت به وزن بالا و مقاومت در برابرخوردگیمورد نیاز هستند، مانند درسیستم های سوخت,سیستم های اگزوز هواپیماواجزای فضاپیما.

ابعاد و مشخصات فلنج

فلانژ های تیتانیوم مانند آن هایی که با هم برخورد می کنندEN 1092-1 PN 10در زیر یک مرور کلی از ابعاد و مشخصات معمول است:

• یادداشت: اندازه ها و تغییرات سفارشی می توانند برای پاسخگویی به نیازهای عملیاتی خاص تولید شوند.

مزایای فلنج های صفحه تیتانیوم

• مقاومت بالایی در برابر خوردگی: تيتانيوم به خاطر مقاومت فوق العاده اش در برابرمحیط های خوردنی، باعث می شود که آن را ایده آل برای صنایع در حال برخورد بامواد شیمیایی تهاجمی,آب شور، یامایعات اسیدی.

• نسبت قدرت به وزنتيتانيوم بالاستنسبت قدرت به وزنباعث می شود آن را برای برنامه های کاربردی که در آن یکپارچگی ساختاری حیاتی است، در حالی که وزن را به حداقل می رساند، ایده آل کند.

• عمر طولانی: نمايشگاه فلنج هاي تيتانيومدوام عالی، تضمین عمر طولانی حتی در شرایط محیطی شدید.

• کاهش هزینه های نگهداری: به دلیل بالا بودنمقاومت در برابر خوردگیوقدرت، این فلنج ها نیاز به نگهداری و تعویض مکرر را کاهش می دهند، که منجر به صرفه جویی در هزینه در طول زمان می شود.

نتیجه گیری

EN 1092-1 Gr1, Gr2, Gr5 فلنج های صفحه ای از تیتانیوم PN 10باطراحی صورت صافانتخاب خوبی برایسیستم های لوله کشی صنعتیکار درمحیط های خوردنی. چه درپردازش شیمیایی,کاربردهای دریایی,تولید برق، یادرمان آب,فلانژ های تیتانیومیمطمئن شویدقابلیت اطمینان,عملکرد طولانی مدتوبهره وری از هزینهدر دسترس بودنگروه اول,Gr2وGr5درجه های تیتانیوم به کاربران اجازه می دهد تا بهترین مواد را برای نیازهای خاص خود انتخاب کنند، تعادلمقاومت در برابر خوردگیوقدرتالزامات

با انتخاب اين محصولات با کيفيت بالافلانژ های تیتانیومی، صنعت می تواند اطمینان حاصل شودصداقتوایمنیاز سیستم های لوله کشی خود در حالی که به حداقل رساندن زمان توقف و هزینه های تعمیر.
