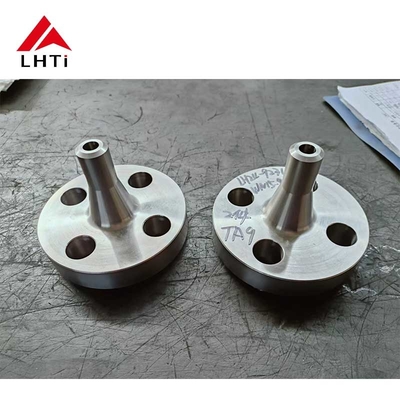

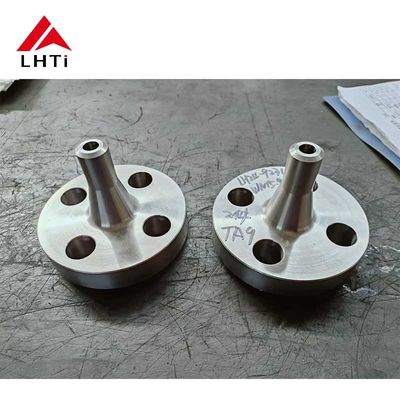

ASTM B381 تیتانیوم درجه 2 فلنج گردن جوشکاری بلند فلنج تیتانیوم RFWN در سیستم لوله سازی صنعتی

نام تجاری:	LHTi
شماره مدل:	فلنج های جوش طولانی تیتانیوم
مقدار تولیدی:	100 عدد
قیمت:	as per your requirement
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	100-200 تن/تن در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001,CE, API,etc

صورت مهر:

RF، FF، FM، M، RJ

پودر یا نه:

نه پودر

درجه:

Gr2 Gr7 Gr12 F2 F7 F12

استفاده:

مواد شیمیایی

درجه مواد:

معمولاً تیتانیوم درجه 2

نوع صورت فلنجی:

صورت برجسته / صورت صاف / مفصل نوع حلقه

مشخصات:

کامل

روش پردازش:

فورج، دستگاه CNC

درجه بندی فشار:

150 پوند تا 2500 پوند

محدوده دما:

-250 درجه فارنهایت تا 800 درجه فارنهایت

تست Nda:

کالا:

فلانج جوشکاری مسطح / فلانج صفحه جوشکاری

انواع:

گردن جوش، اسلیپ آن، کور، سوکت جوش، لگن مفصل، رشته دار، چشم انداز کور، و غیره

روش تولید:

جعلی، بمیر جعلی

رو به فلنج:

RF، FF، RTJ

جزئیات بسته بندی:

تمام کالاها با مواد حمل و نقل دریایی بسته بندی شده اند یا توسط خریدار مورد نیاز هستند

قابلیت ارائه:

100-200 تن/تن در ماه

برجسته کردن:

لوله کشی صنعتی فلنج تیتانیوم,فلنج تیتانیومی ASTM B381,فلانج تیتانیومی درجه 2 RFWN

ASTM B381 Titanium Flange

Grade 2 RFWN Titanium Flange

توضیحات محصول

ASTM B381 تیتانیوم درجه 2 فلنج گردن جوشکاری بلند فلنج تیتانیوم RFWN در سیستم لوله سازی صنعتی

مقدمه:

ASTM B381 Titanium Grade 2 Long Weld Neck Flange (RFWN) یک جزء حیاتی در سیستم های لوله کشی صنعتی است که به دلیل مقاومت، قدرت و قابلیت اطمینان در برابر خوردگی شناخته شده است.به طور خاص، تیتانیوم درجه 2 یک آلیاژ تیتانیوم خالص تجاری است که عملکرد عالی در محیط های بسیار خوردنی مانند کاربردهای دریایی، پردازش شیمیایی و هوافضا را ارائه می دهد.طرح فلنج گردن جوشکاری بلند (RFWN)، در ترکیب با مواد تیتانیوم، عملکرد برتر در شرایط سخت را تضمین می کند.

مشخصات فلنج های جوش بلند تیتانیوم:

مشخصات	ASTM B381 / ASME SB381
استاندارد	ANSI/ASME B165، B16.47 سری A و B، B16.48، BS4504، BS10، EN-1092، DIN، ANSI Flanges، ASME Flanges، BS Flanges، DIN Flanges، EN Flanges، GOST Flanges، ASME/ANSI B16.5/16.36/16.47A/16.47B، MSS SP44، ISO70051، JISB2220، BS1560-3.1، API7S-15، API7S-43، API605، EN1092
محدوده اندازه	1/2′′ (15 NB) تا 48′′ (1200 NB), DN10 ~ DN5000
کلاس	150 پوند، 300 پوند، 600 پوند، 900 پوند، 1500 پوند، 2500 پوند، استاندارد DIN ND-610، 16، 25، 40، و غیره
نوع اتصال/نوع صورت فلنج	صورت بلند (RF) ، مفصل نوع حلقه ای (RTJ) ، صورت صاف (FF) ، بزرگ مرد-زن (LMF) ، کوچک مرد-زن (SMF)
استانداردهای JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
استانداردهای DIN	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673
استانداردهای BS	BS 4504، BS 1560، BS 10

جدول مقایسه درجه های مختلف:

مالکیت	تیتانیوم درجه 2	تیتانیوم درجه 5	تیتانیوم درجه 7	فولاد کربن	فولاد ضد زنگ
ترکیب	99٪ تیتانیوم	90٪ تیتانیوم، 6٪ آلومینیوم، 4٪ وانیدیوم	90 درصد تیتانیوم، 6 درصد آلومینیوم، 2 درصد پالادیوم	آهن + کربن	آهن + کروم (10-20٪) + نیکل
مقاومت در برابر خوردگی	عالی (به ویژه در کلوریدها، آب دریا)	عالی (مقاومت بهتر در دمای بالا)	عالی (مقاومت بیشتر در محیط اسیدی)	ضعیف (به راحتی در رطوبت، اسید ها زنگ می خورد)	عالی (در برابر اسیدهای اکسید کننده، کلراید)
قدرت کششی	متوسط	بالا (قوی تر از درجه 2)	متوسط تا بالا	متوسط	بالا
مقاومت در برابر خستگی	متوسط	عالی بود	بالا	کم	خوبه
مقاومت در برابر دما	متوسط	بالا (مقاومت گرما بهتر)	بالا (مقاومت به اکسیداسیون)	کم	متوسط
درخواست ها	نیروی دریایی، شیمی، پزشکی	هوافضا، نظامی، پردازش شیمیایی	پردازش شیمیایی (محیط های تهاجمی)	صنعت عمومی، ساختمان	مواد شیمیایی، فرآوری مواد غذایی، پزشکی
مزایا	مقاومت در برابر خوردگی، جوش پذیری	قدرت، عملکرد بالا، مقاومت در برابر گرما	مقاومت بیشتر در برابر خوردگی، توان جوش	مقرون به صرفه، قدرت	دوام، مقاومت در برابر خوردگی
هزینه	گرون	گرون	گرون	کم	متوسط تا بالا

کلاس 300 ابعاد فلنج گردن جوشکاری بلند:

اندازه در اینچ	اندازه در میلی متر	روز خارج	فلنج ضخیم.	OD هاب	OD گردن جوش	"آر اف دیا"	ارتفاع RF	PCD	طول محور	تعداد بولت ها	اندازه بولت UNC	طول بولت ماشین	طول استودی RF	اندازه سوراخ	اندازه ISO Stud
		A	ب	C	D	E	F	G	H
1/2	15	95	12.7	38	21.3	34.9	2	66.7	به عنوان مورد نیاز	4	1/2	55	65	5/8	M14
سه چهارم	20	115	14.3	48	26.7	42.9	2	82.6	به عنوان مورد نیاز	4	5/8	65	75	سه چهارم	M16
1	25	125	15.9	54	33.4	50.8	2	88.9	به عنوان مورد نیاز	4	5/8	65	75	سه چهارم	M16
1 1/4	32	135	17.5	64	42.2	63.5	2	98.4	به عنوان مورد نیاز	4	5/8	70	85	سه چهارم	M16
1 1/2	40	155	19.1	70	48.3	73	2	114.3	به عنوان مورد نیاز	4	سه چهارم	75	90	۷/۸	M20
2	50	165	20.7	84	60.3	92.1	2	127	به عنوان مورد نیاز	8	5/8	75	90	سه چهارم	M16
2 1/2	65	190	23.9	100	73	104.8	2	149.2	به عنوان مورد نیاز	8	سه چهارم	85	100	۷/۸	M20
3	80	210	27	117	88.9	127	2	168.3	به عنوان مورد نیاز	8	سه چهارم	90	110	۷/۸	M20
سه و نیم	90	230	28.6	133	101.6	139.7	2	184.2	به عنوان مورد نیاز	8	سه چهارم	95	110	۷/۸	M20
4	100	255	30.2	146	114.3	157.2	2	200	به عنوان مورد نیاز	8	سه چهارم	95	115	۷/۸	M20
5	125	280	33.4	178	141.3	185.7	2	235	به عنوان مورد نیاز	8	سه چهارم	110	120	۷/۸	M20
6	150	320	35	206	168.3	215.9	2	269.9	به عنوان مورد نیاز	12	سه چهارم	110	120	۷/۸	M20
8	200	380	39.7	260	219.1	269.9	2	330.2	به عنوان مورد نیاز	12	۷/۸	120	140	1	M24
10	250	445	46.1	321	273	323.8	2	387.4	به عنوان مورد نیاز	16	1	140	160	11/8	M27
12	300	520	49.3	375	323.8	381	2	450.8	به عنوان مورد نیاز	16	11/8	145	170	1 1/4	M30
14	350	585	52.4	425	355.6	412.8	2	514.4	به عنوان مورد نیاز	20	11/8	160	180	1 1/4	M30
16	400	650	55.6	483	406.4	469.9	2	571.5	به عنوان مورد نیاز	20	1 1/4	165	190	1 3/8	M33
18	450	710	58.8	533	457	533.4	2	628.6	به عنوان مورد نیاز	24	1 1/4	170	195	1 3/8	M33
20	500	775	62	587	508	584.2	2	685.8	به عنوان مورد نیاز	24	1 1/4	185	205	1 3/8	M33
24	600	915	68.3	702	610	692.2	2	812.8	به عنوان مورد نیاز	24	1 1/2	205	230	15/8

فرآیند تولید:

انتخاب مواد: اولین مرحله در تولید فلنج های تیتانیوم شامل انتخاب آلیاژ های تیتانیوم با کیفیت بالا، یا درجه 2 یا درجه 5، بر اساس الزامات خاص برنامه است.درجه 2 به دلیل مقاومت عالی در برابر خوردگی و جوش قابل انتخاب است، در حالی که درجه 5 برای خواسته های قدرت بالاتر انتخاب می شود.

شکل گیری و ماشینکاری: بلیت های تیتانیوم به دمای بالا گرم می شوند و سپس با استفاده از تکنیک هایی مانند جعل یا ریختن به شکل فلنج شکل می گیرند.فلنج از ماشینکاری دقیق برای دستیابی به ابعاد صحیح استفاده می شود، از جمله سوراخ های صورت بالا و پیچ.

درمان حرارتی: هم آلیاژ های تیتانیوم درجه 2 و هم درجه 5 می توانند تحت فرآیند درمان حرارتی برای افزایش خواص مکانیکی خود قرار گیرند. برای درجه 5،این معمولاً شامل یک درمان محلول و پس از آن پیری برای افزایش قدرت است..

پایان سطح: سطوح فلنج، به ویژه صورت بالا، به یک پایان صاف برای بهبود سطح مهر و موم هنگامی که با گاسکت ها جفت می شوند، شیک می شوند.این مرحله برای اطمینان از عملکرد ضد نشت و برآورده کردن استانداردهای مطلوب سطح ضروری است.

بازرسی و آزمایش: هر فلنج تحت کنترل کیفیت دقیق قرار می گیرد، از جمله بازرسی بصری، بررسی ابعاد،و آزمایشات غیر مخرب مانند بازرسی با سونوگرافی یا اشعه ایکس برای اطمینان از عدم وجود نقص های داخلیآزمایش فشار نیز می تواند انجام شود تا توانایی فلنج را برای مقاومت در برابر فشار مشخص شده بررسی کند.

استفاده از فلنج گردن بلند جوش ASTM B381 تیتانیوم درجه 2 (RFWN):

فلنج گردن جوش بلند تیتانیوم درجه 2 به طور گسترده ای در صنایع مختلف مورد استفاده قرار می گیرد که در آن مقاومت در برابر خوردگی و قدرت بسیار مهم است. در اینجا برخی از کاربردهای رایج وجود دارد:

صنعت دریایی:

مقاومت تیتانیوم در برابر خوردگی آب دریا آن را برای کاربردهای دریایی مانند سیستم های نفتی دریایی، ساخت کشتی و عملیات زیردریایی ایده آل می کند.
توانایی فلنج برای مقاومت در برابر محیط های فشار بالا و دمای بالا در این تنظیمات، اتصال های امن و طولانی مدت را تضمین می کند.

پردازش شیمیایی:

تیتانیوم درجه 2 در برابر طیف گسترده ای از اسید ها و مواد شیمیایی از جمله اسید سولفوریک، کلر و اسید نیتریک بسیار مقاوم است.این در صنعت پردازش شیمیایی برای رسیدگی به مواد شیمیایی تهاجمی در سیستم های لوله کشی استفاده می شود.
فلنج گردن جوشکاری بلند به ویژه برای ظروف فشار بالا، راکتورها و مبادلات گرما در این تنظیمات مفید است.

هوافضا:

تیتانیوم به دلیل نسبت عالی قدرت به وزن در صنعت هوافضا استفاده می شود. فلنج های تیتانیوم درجه 2 در سیستم های مختلف سوخت، موتورهای توربین و سیستم های هیدرولیکی استفاده می شود.
قابلیت جوشکاری و مقاومت در برابر خوردگی تیتانیوم دوام طولانی مدت و قابلیت اطمینان را در این محیط های فشار بالا و دمای بالا تضمین می کند.

تولید برق:

در نیروگاه های برق، به ویژه آنهایی که با پردازش هسته ای یا شیمیایی سروکار دارند، تیتانیوم درجه 2 برای سیستم های لوله استفاده می شود تا دوام و به حداقل رساندن خطر خرابی های مربوط به خوردگی را تضمین کند.
طراحی RFWN امکان نصب و نگهداری آسان سیستم های با فشار بالا و دمای بالا را فراهم می کند.

کاربردهای پزشکی و زیست پزشکی:

تیتانیوم به دلیل سازگاری زیستی آن در زمینه پزشکی به طور گسترده ای استفاده می شود و درجه 2 به ویژه برای ایمپلنت ها، ابزارهای جراحی و تولید دستگاه های پزشکی مورد استفاده قرار می گیرد.
فلنج گردن جوشکاری بلند مقاومت لازم و مقاومت در برابر خوردگی را برای سیستم های لوله کشی درجه پزشکی فراهم می کند.
