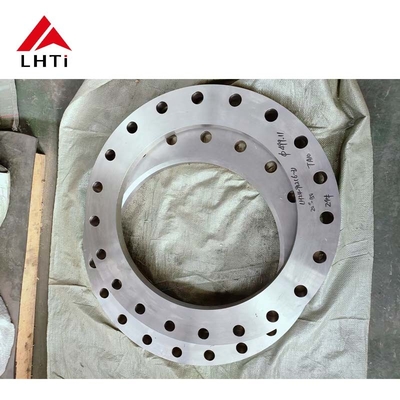

استاندارد اروپا EN1092-01 Gr1 Gr5 Gr7 Titanium Plate Flange PN 5 PN 10 برای سیستم های لوله کشی

EN1092-01 استاندارد فلج های صفحه ای استاندارد اروپا EN1092-01Gr1 Gr5 Gr7 فلج های صفحه ای تیتانیوم PN 5 PN 10 برای سیستم های لوله کشی

1معرفی محصول:

با توسعه مداوم صنعتی سازی، سیستم های لوله کشی به جزء اصلی بسیاری از زیرساخت های جامعه مدرن تبدیل شده اند، به ویژه در زمینه هایی مانند نفت، گاز طبیعی،صنایع شیمیایی، و مهندسی دریایی، که در آن ایمنی و ثبات اتصالات لوله کشی بسیار مهم است. در این سیستم های لوله کشی، فلنج ها به عنوان اجزای کلیدی برای اتصال لوله ها، شیرها،و تجهیزات دیگراستاندارد EN1092-01 به عنوان یک استاندارد بین المللی فلانژ به طور گسترده ای مورد استفاده قرار می گیرد، راهنمایی های اساسی را برای طراحی، تولید و استفاده از فلانژ فراهم می کند.

آلیاژ های تیتانیوم، به دلیل مقاومت بسیار عالی در برابر خوردگی، مقاومت در برابر دمای بالا و قدرت بالا، به طور گسترده ای در سیستم های لوله کشی با تقاضای بالا استفاده شده است.به خصوص در صنایع مانند پردازش مواد شیمیایی، مهندسی دریایی و هوافضا، استفاده از فلنج های آلیاژ تیتانیوم توجه فزاینده ای را به خود جلب کرده است.این مقاله طراحی و استفاده از فلنج های صفحه ای از آلیاژ تیتانیوم را تحت استاندارد EN1092-01 بررسی خواهد کرد.، با تمرکز ویژه بر کاربرد و مزایای فلنج های فشار درجه PN 5 و PN 10 در سیستم های لوله کشی واقعی.

2خلاصه ای از استاندارد EN1092-01:

مقدمه استاندارد EN1092-01:

EN1092-01 یک استاندارد منتشر شده توسط سازمان استاندارد سازی اروپا در مورد فلنج است که در درجه اول طراحی، ابعاد، مواد، فشار،و روش های اتصال فلنج هااین استاندارد نقش حیاتی در سیستم های لوله کشی دارد و به عنوان پایه ای برای طراحی و تولید مهندسی جهانی عمل می کند.روش های اتصالو فشار مورد نیاز.

فلانژها در استاندارد EN1092-01 طبقه بندی می شوند، از جمله اما محدود به فلانژ های صفحه، فلانژ های بلت ولد، فلانژ های کور و غیره.فلنج های صفحه ای (همچنین به عنوان فلنج های شل یا فلنج های لغزنده نیز شناخته می شوند) یک نوع رایج است که برای اتصال دو لوله یا یک لوله به تجهیزات دیگر استفاده می شود.

ابعاد و طرح های حفره فلنج ها نیز جنبه های مهمی از استاندارد EN1092-01 هستند. استاندارد قطر خارجی، ضخامت، اندازه حفره و غیره را مشخص می کند.برای فلنج های تحت فشار های مختلفبه طور خاص، این استاندارد شامل درجه فشار از PN 2.5 تا PN 100 است که PN 5 و PN 10 از میان درجه فشار رایج مورد استفاده برای سیستم های لوله کشی متوسط فشار است.

طبقه بندی استاندارد EN1092-01:

استاندارد EN1092-01 فلانژ ها را به انواع مختلفی از جمله فلانژ های صفحه ای، فلانژ های جوشکاری، فلانژ های کور و دیگران طبقه بندی می کند.ابعاد و مشخصات دیگر این فلنج ها بر اساس عواملی مانند کلاس فشار تعیین می شوند، روش اتصال و ماده مورد استفاده. به عنوان مثال، ابعاد فلنج و درجه فشار برای PN 5 و PN 10 برای کاربردهای فشار متوسط طراحی شده اند.

رابطه بین استاندارد EN1092-01 و فلنج های آلیاژ تیتانیوم:

علاوه بر مشخص کردن ابعاد و الزامات عملکرد فلنج ها، استاندارد EN1092-01 همچنین شامل انتخاب مواد است.از جمله ملاحظات فشارآلیاژ های تیتانیوم، با خواص فیزیکی و شیمیایی منحصر به فرد خود،به طور فزاینده ای در فلنج ها استفاده می شود زیرا آنها نیازهای مقاومت در برابر خوردگی را در صنایع مختلف برآورده می کنندفلنج های صفحه ای از آلیاژ تیتانیوم که مطابق با استاندارد EN1092-01 هستند در حال تبدیل شدن به مواد مورد انتخاب در بسیاری از صنایع هستند.

3خواص مواد آلیاژ های تیتانیوم

خلاصه ای از آلیاژ های تیتانیوم:

آلیاژ های تیتانیوم آلیاژ های مبتنی بر تیتانیوم با مقادیر کمی از فلزات دیگر مانند آلومینیوم، وانادیوم، مولیبدنوم، آهن و دیگران هستند.آلیاژ های تیتانیوم به خاطر نسبت وزن و قدرت بالایی که دارند شناخته شده اند، مقاومت بسیار عالی در برابر خوردگی، مقاومت در برابر دمای بالا، مقاومت در برابر خستگی و تراکم کم، که آنها را به طور گسترده ای در هوافضا، مهندسی دریایی، صنایع شیمیایی و موارد دیگر استفاده می کند.

انواع آلیاژ های تیتانیوم:

انواع مختلفی از آلیاژ های تیتانیوم وجود دارد، از جمله: تیتانیوم خالص (Gr1، Gr2 و غیره) ، آلیاژ های تیتانیوم α-β (Gr5 و غیره) و آلیاژ های تیتانیوم β (Gr23 و غیره).آلیاژ های مختلف تیتانیوم دارای خواص فیزیکی و مکانیکی متفاوت هستند، که آنها را برای کاربردهای مختلف مناسب می کند.

آلیاژ تیتانیوم Gr1: آلیاژ تیتانیوم خالص، شناخته شده برای مقاومت بسیار عالی در برابر خوردگی و قابلیت ماشینکاری خوب، به طور معمول در کاربردهای کم استحکام و دمای پایین استفاده می شود.

آلیاژ تیتانیوم درجه 5 (Ti-6Al-4V): یکی از رایج ترین آلیاژ های تیتانیوم است که حاوی 6٪ آلومینیوم و 4٪ واندیم است.و مقاومت در برابر خوردگی و به طور گسترده ای در صنایع هوافضا و شیمیایی استفاده می شود.

آلیاژ تیتانیوم Gr7: حاوی مقدار کمی مولیبدنوم است و مقاومت بیشتری در برابر خوردگی دارد و اغلب در تجهیزات پردازش شیمیایی و مهندسی دریایی استفاده می شود.

مقایسه آلیاژ های تیتانیوم

مزایای فلنج های آلیاژ تیتانیوم

فلنج های آلیاژ تیتانیوم مزایای قابل توجهی دارند:

مقاومت در برابر خوردگی: آلیاژ های تیتانیوم در برابر خوردگی بیشتر اسید ها، قلیات، نمک ها و سایر رسانه های شیمیایی بسیار مقاوم هستند و به همین دلیل برای صنایع شیمیایی و دریایی ایده آل هستند.

قدرت بالا و تراکم کم: آلیاژ های تیتانیوم نسبت قدرت به وزن بالایی دارند که به آنها امکان می دهد با حفظ وزن نسبتا کم، فشار های عملیاتی قابل توجهی را تحمل کنند.

مقاومت عالی در برابر دمای بالا: فلنج های آلیاژ تیتانیوم می توانند در دمای بالا کار کنند، که آنها را برای سیستم های لوله کشی در محیط های دمای بالا مناسب می کند.

4طراحی و تولید فلنج های صفحه ای از آلیاژ تیتانیوم مطابق با استاندارد EN1092-01

الزامات طراحی برای فلنج های آلیاژ تیتانیوم

در استاندارد EN1092-01، طراحی فلنج ها باید شرایط کار، فشار درجه، روش اتصال و مواد انتخاب شده را در نظر بگیرد.در هنگام طراحی فلنج های صفحه ای از آلیاژ تیتانیومتوجه ویژه ای باید به جنبه های زیر پرداخت شود:

ابعاد فلنج: قطر بیرونی، ضخامت، and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

سطح فلنج: برای افزایش مقاومت در برابر خوردگی ، فلنج های آلیاژ تیتانیوم اغلب تحت درمان سطحی مانند آنودیز قرار می گیرند ، که به افزایش دوام آنها کمک می کند.

3.2 فرآیند تولید فلنج های آلیاژ تیتانیوم

تولید فلنج های آلیاژ تیتانیوم شامل مراحل متعددی از جمله انتخاب مواد، شکل دادن، جوش و درمان سطح است.ماشینکاری آلیاژ تیتانیوم در مقایسه با مواد دیگر پیچیده تر است، که نیاز به تجهیزات و تکنیک های تخصصی برای اطمینان از محصولات نهایی با کیفیت بالا دارد.

• شکل گیری: فلنج های آلیاژ تیتانیوم به طور معمول با استفاده از روش های جعل، ریخته گری یا ماشینکاری ساخته می شوند.
• جوش: جوش آلیاژ های تیتانیوم نیاز به تکنیک های خاص دارد، زیرا تیتانیوم به راحتی با اکسیژن واکنش نشان می دهد، که می تواند با تشکیل اکسید ها بر کیفیت جوش تأثیر بگذارد.
• درمان سطحی: برای بهبود مقاومت در برابر خوردگی فلنج های آلیاژ تیتانیوم، معمولاً درمان های سطحی مانند آنود یا پوشش استفاده می شود.

کنترل کیفیت و آزمایش فلنج ها

کنترل کیفیت سختگیرانه در تولید فلنج های آلیاژ تیتانیوم ضروری است. روش های کنترل کیفیت رایج شامل:

• بازرسی ابعاد: اطمینان از اینکه قطر بیرونی فلنج، ضخامت، اندازه سوراخ و غیره با مشخصات استاندارد EN1092-01 مطابقت دارد.
• آزمایش خواص مکانیکی: آزمایش قدرت، سختی و انعطاف پذیری فلنج ها برای اطمینان از اینکه شرایط عملیاتی مورد نیاز را برآورده می کنند.
• آزمایش مقاومت در برابر خوردگی: آزمایش مقاومت فلنج در برابر خوردگی برای اطمینان از عملکرد خوب در محیط های شیمیایی خاص.
