نام تجاری: | LHTi |
شماره مدل: | فلنج تیتانیوم |
مقدار تولیدی: | 100 عدد |
قیمت: | قابل مذاکره |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
توانایی عرضه: | 5000 عدد در ماه |

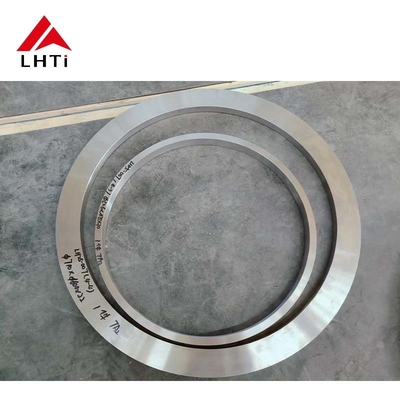

ASME B16.5 SO Flanges Slip On Flanges کلاس 150 SORF چهره بلند شده برای سیستم های تامین آب
ASME B16.5 SO Flange (Slip-On Flanges) کلاس 150 SORF (Slip-On Raised Face) یک نوع فلنج است که به دلیل قابلیت اطمینان، آسان نصب،و خواص مهر و موم موثراین نوع فلنج برای کلاس 150 طبقه بندی شده است، که برای سیستم هایی با فشار تا 150 psi مناسب است، و آن را برای لوله های تامین آب با فشار پایین و متوسط ایده آل می کند.طراحی Slip-On اجازه می دهد تا فلنج به راحتی به سمت پایان لوله حرکت کند و در داخل و خارج جوش داده می شود تا اطمینان حاصل شود، اتصال بدون نشت. طراحی چهره بلند (RF) یک سطح مهر و موم بالا را فراهم می کند، تماس با گازکت را بهبود می بخشد و عملکرد مهر و موم را افزایش می دهد.جلوگیری از نشت در سیستم های تامین آباین فلنج ها معمولاً از مواد مانند فولاد کربن، فولاد ضد زنگ یا سایر مواد مقاوم در برابر خوردگی ساخته می شوند و دوام در سیستم های حمل و نقل آب را تضمین می کنند.
ASME B16.5 SO Flange Class 150 SORF Raised Face عمدتاً در سیستم های آب رسانی، سیستم های آبیاری و سیستم های مدیریت فاضلاب استفاده می شود.فرآیند نصب ساده و قابلیت محکم مهر و موم آن را برای لوله های حمل و نقل آب شهری و صنعتی ایده آل می کنددر مقایسه با فلنج های سنتی، این طراحی هزینه های بیشتری را ارائه می دهد، زمان و هزینه های نصب را کاهش می دهد و در عین حال یک اتصال امن و مقاومت در برابر خوردگی طولانی مدت را تضمین می کند.ASME B16.5 SO Flange Class 150 SORF Raised Face یک راه حل ایده آل برای سیستم های تامین آب است، با ارائه هزینه های موثر، آسان نصب و عملکرد محکم مهر و موم،که آن را برای کاربردهایی که نیاز به حمل و نقل آب قابل اعتماد دارند، کامل می کند.
2.مشخصات برای ASME B16.5 تیتانیوم slip on flange و weld neck flanges:
قطر حفاری | طول از طریق محور | ||||||||||||||||||
اندازه نامی لوله | قطر بیرونی فلنج | ضخامت فلنج | هاب دیا در پایگاه | "فايز ديا" بلند شد | هاب دیا در نقطه جوش | گردن جوش | بغلش کن | گردن جوش | بغلش کن | ||||||||||
در | mm | در | mm | در | mm | در | mm | در | mm | در | mm | در | mm | در | mm | در | mm | در | mm |
نصف اینچ | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
3/4" | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
1-1/2′′ | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
۲٫۱/۲ اینچ | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
۳ اینچ | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
3-1/2′′ | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
4 اینچ | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
5′′ | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
6′′ | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
10 اینچ | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
12 اینچ | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
چهارده اینچ | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
16 اینچ | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
18 اینچ | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
20 اینچ | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
۲۴ اینچ | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
3مزیت های فلنج اسلیپ آن تیتانیوم درجه ۲:
تیتانیوم درجه 2 به دلیل قدرت استثنایی و مقاومت در برابر خوردگی، بیشترین تقاضا را در صنعت لوله، شیر و لوله دارد.بیشتر محصولات ما از تیتانیوم ASTM B381 درجه 2 ساخته شده اند، که به راحتی در دسترس است و بسیار مقاوم در برابر اکسیداسیون، شبیه به خواص مقاوم در برابر خوردگی از فولاد ضد زنگ 316 استفاده می شود در تجهیزات دریایی. علاوه بر این ما ارائه تیتانیوم درجه 12,شناخته شده برای قدرت برتر در دمای بالا، و همچنین انعطاف پذیری و جوش پذیری عالی آن.
تیتانیوم معمولاً در کاربردهایی که نیاز به مقاومت در برابر دمای بالا و فشار دارند استفاده می شود و در عین حال وزن کمتری را ارائه می دهد. نمونه های کلیدی شامل قطعات هوافضا،مانند قاب هواپیمابه لطف مقاومت فوق العاده اش در برابر خوردگی در محیط های دریایی و کلرایدفلنج های تیتانیومی نیز برای عملیات حفاری دریایی و تجمعات مبادله گرما بسیار مورد نیاز هستند.
تیتانیوم را زمانی انتخاب کنید که به فلزی با قابلیت شکل گیری و کارایی عالی نیاز دارید. می توان آن را در حالت گرم و سرد شکل داد در حالی که خواص مکانیکی قابل توجه خود را حفظ می کند.تیتانیوم بسیار سبک تر از فولاد استاندارد است (تقریباً 40 تا 45 درصد سبک تر)، که باعث می شود حمل و نقل، جوش و نصب آن آسان تر شود. در حالی که به عنوان آلومینیوم سبک نیست، فلنج های تیتانیوم و لوازم جانبی یک تعادل عملی از قدرت و وزن را فراهم می کنند.که باعث می شود کار با آن ها در برنامه های مختلف راحت تر باشد.
4. بسته بندی از تیتانیوم Slip On Flange:
فلانژ های تیتانیومی معمولاً برای محافظت در هنگام حمل و نقل و ذخیره سازی بسته بندی می شوند. فلانژ ها به طور ایمن در جعبه ها یا جعبه های چوبی محکم قرار می گیرند.با پوششی از فوم یا مواد کمد برای جلوگیری از هر گونه آسیبآنها اغلب در پلاستیک پیچیده شده اند تا از سطح آن در برابر خراش ها، رطوبت و خوردگی محافظت کنند و ممکن است با مواد ضد خوردگی مانند روغن پوشش داده شوند.از پوشش حباب یا فوم می توان در اطراف فلنج ها استفاده کردبسته بندی به وضوح با دستورالعمل های دستکاری و جزئیات محصول برچسب گذاری شده است و ممکن است برای محکم نگه داشتن بسته بندی استفاده شود.در صورت لزوم برای اندازه های تخصصی یا حفاظت بیشتر از مواد ضد آب استفاده می شودبسته بندی تضمین می کند که فلنج های تیتانیوم در طول حمل و نقل امن و بدون آسیب باقی بمانند.
5ویژگی های اصلی ASME B16.5 تیتانیوم Slip On Flanges:
فلنج اسلیپ آن تیتانیومی ANSI B16.5 یک نوع فلنج لوله است که مطابق با استاندارد ANSI/ASME B16.5 تولید می شود.به طور گسترده ای در محیط های صنعتی استفاده می شود که در آن مقاومت و قدرت خوردگی ضروری استاین از آلیاژ تیتانیوم (مانند Gr1، Gr2 یا Gr5) ساخته شده است، که مقاومت بسیار خوبی در برابر خوردگی، به ویژه در محیط های دارای مواد شیمیایی، آب دریا یا دمای بالا دارد.درجه 1 و درجه 2 از نوع تیتانیوم خالص تجاری هستند، مناسب برای کاربردهایی است که نیاز به مقاومت زیادی در برابر خوردگی دارند، در حالی که Gr5 یک آلیاژ تیتانیوم است که برای کاربردهایی که نیاز به قدرت بیشتری دارند، قدرت بیشتری را فراهم می کند.
این فلنج به عنوان یک نوع Slip-On طراحی شده است، به این معنی که آن را بر روی لوله لغزش می کند و توسط جوش در هر دو طرف داخلی و خارجی متصل می شود، نصب آن را آسان می کند،به خصوص در سیستم های فشار پایین و متوسططراحی چهره بلند باعث افزایش سطح مهر و موم می شود، که به بهبود عملکرد مهر و موم با گازها کمک می کند و خطر نشت را کاهش می دهد.به خصوص در سیستم های با فشار بالا یا کاربردهایی که نیاز به مهر و موم محکم دارند.
فلنج اسلیپ آن تیتانیومی ANSI B16.5 به طور معمول در درجه بندی های مختلف فشار مانند کلاس 150، 300، 600 برای پاسخگویی به الزامات شرایط فشار مختلف وجود دارد.یک فلنج کلاس 300 می تواند مقاومت تا 300 psi فشارعلاوه بر این، خواص سبک وزن و قدرت بالای تیتانیوم آن را به طور گسترده ای در زمینه هایی با الزامات سنگین وزن، مانند سیستم عامل های هوافضا یا دریایی استفاده می کند.
مقاومت فلنج در برابر خوردگی باعث می شود که در محیط های سخت مانند تصفیه آب دریا، صنایع پتروشیمی و دارویی بسیار دوام داشته باشد.به طور موثر طول عمر خدمات تجهیزات را افزایش می دهدمقاومت عالی آلیاژ تیتانیوم در برابر فرسایش و مقاومت در برابر دماهای بالا، آن را قادر می سازد تا در برابر نوسانات دمایی مقاومت کند و هزینه های نگهداری و فرکانس تعویض را کاهش دهد.بنابراین افزایش قابلیت اطمینان آن در طول عملیات طولانی مدت.
نصب آسان یک مزیت عمده این فلنج است. طراحی اسلیپ آن فرآیند نصب را در مقایسه با سایر انواع فلنج ها ساده تر می کند.به خصوص در فضاهای محدود یا موقعیت هایی که نیاز به نصب سریع دارند.به طور کلی ، فلنج اسلیپ آن تیتانیوم ANSI B16.5 به طور گسترده ای در صنایع مختلف استفاده می شود ، به ویژه در سیستم هایی که مقاومت در برابر خوردگی و قدرت بالا را می خواهند ،به دلیل مقاومت عالی آن در برابر خوردگی، قدرت بالا، عملکرد مهر و موم خوب و آسان نصب.
