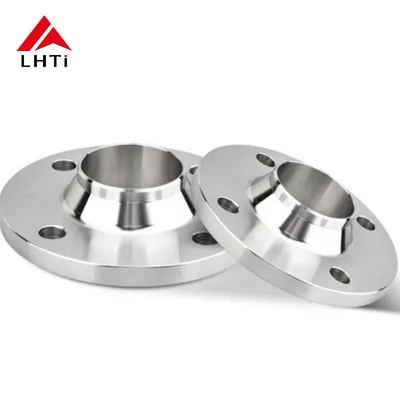

ASME B16.5 درجه 1 درجه 2 درجه 5 چهره بلند WNRF فلج گردن جوش کلاس 300 برای سیستم های لوله کشی

ASME B16.5 درجه 1 درجه 2 درجه 5 چهره بلند WNRF فلج گردن جوش کلاس 300 برای سیستم های لوله کشی

1معرفی ASME B16.5 WNRF Flanges:

ASME B16.5 یک استاندارد است که الزامات فلنج های لوله و لوازم فلنج شده مورد استفاده در سیستم های لوله کشی، به طور معمول در صنایع مانند شیمیایی، پتروشیمی، تولید برق،و نفت و گازطبقه بندی های درجه 1، درجه 2 و درجه 5، همراه با طراحی چهره بلند (RF) ، برای انواع مختلف فلنج گردن جوش (WNRF) مرتبط است.به طور خاص در درجه فشار کلاس 300 برای سیستم های لوله کشیدر اینجا یک مرور کلی از این اجزای:

2اصطلاحات کلیدی:

فلنج گردن جوش (WNRF): یک فلنج با گردن طولانی و مخروطی است که به لوله جوش داده شده است. گردن مخروطی اجازه می دهد تا اتصال قوی و صاف بین فلنج و لوله وجود داشته باشد.

صورت بالا (RF): یک طرح فلنج که در آن سطح مهر و موم بالاتر از بدن فلنج بلند می شود تا مهر و موم را بهبود بخشد هنگامی که یک گسیل بین فلنج ها قرار داده می شود.

کلاس 300: به درجه فشار برای فلنج اشاره دارد. برای فلنج های کلاس 300، حداکثر فشار که می توانند در برابر آن مقاومت کنند 300 پوند در هر اینچ مربع (psi) در دمای خاص است.

درجه 1، درجه 2 و درجه 5: این دسته های مواد تعریف شده توسط استاندارد ASME هستند که ویژگی های قدرت، سختی و عملکرد مواد مورد استفاده برای ساخت فلنج ها را مشخص می کنند.این مواد معمولاً آلیاژ های فولادی هستند که برای عملکرد خوب در فشار بالا و دمای بالا طراحی شده اند.

3تقسیم بندی نمرات:

درجه 1:

• به طور کلی به فولاد کربن (A105) که در فلنج استفاده می شود اشاره دارد.
• برای کاربردهای دمای متوسط و فشار مناسب است.
• این قابلیت ماشینکاری و قدرت خوبی را فراهم می کند که معمولاً برای سیستم های لوله کشی استاندارد استفاده می شود.

درجه دوم:

• این اغلب با فلنج های فولادی کم آلیاژ (به عنوان مثال A350 LF2) همراه است.
• این در محیط هایی استفاده می شود که در آن در مقایسه با درجه 1 به قدرت بالاتر نیاز است.
• فلنج های درجه 2 می توانند مقاومت بهتری نسبت به شرایط ضربه و فشار بالا داشته باشند، که اغلب در محیط های صنعتی سخت تر استفاده می شوند.

درجه پنج:

• این نوع مواد اغلب برای فولاد های آلیاژ با قدرت بالا مانند A182 F5 استفاده می شود.
• فلنج های درجه 5 در محیط های با دمای بالا و فشار بالا استفاده می شوند.
• این فلنج ها اغلب در کاربردهایی یافت می شوند که در آن شرایط شدید مانند گرما و فشارهای حرارتی بالا وجود دارد (به عنوان مثال نیروگاه ها، پالایشگاه ها).

طراحی صورت بلند (RF):

• صورت بلند یک طراحی رایج فلنج است که در آن صورت فلنج برای بهبود مهر فشار بالا می رود. این یک صندلی بهتر برای گاسکت فراهم می کند.
• ارتفاع چهره بلند می تواند متفاوت باشد، اما معمولاً بین 1/16 "و 1/4" بسته به اندازه فلنج است.
• فلنج های صورت بالا به طور کلی برای کلاس 150، کلاس 300 و کلاس 600 استفاده می شوند، که کلاس 300 رایج ترین مورد برای نیازهای فشار متوسط است.

فلنج های کلاس 300:

• فلنج های کلاس 300 برای کنترل 300 psi در دمای مشخص شده، که به طور معمول بسته به ماده مورد استفاده از 150 ° F تا 1000 ° F است، رتبه بندی شده است.
• این فلنج ها به طور گسترده ای در کاربردهای فشار متوسط استفاده می شوند و برای ارائه اتصالات قابل اعتماد و قوی برای سیستم های لوله کشی صنعتی طراحی شده اند.

کاربردها:

• سیستم های لوله کشی: به طور معمول برای لوله های مایع یا گاز در صنایع مانند نفت و گاز، پتروشیمی و پردازش شیمیایی استفاده می شود.
• ظرف های تحت فشار: جایی که سطح بالایی از قدرت و مهر و موم مورد نیاز است.
• مبادلات گرما: در نیروگاه های تولیدی برق و پالایشگاه ها، جایی که انتقال گرما و مقاومت فشار بسیار مهم است.

مشخصات مواد فلنج:

1. ASTM A105 (درجه 1):

   • مشخصات استاندارد برای فلنج های ساخته شده از فولاد کربن
   • برای سیستم های لوله کشی با دمای بین -20 درجه فارنهایت تا 800 درجه فارنهایت استفاده می شود.

2. ASTM A350 LF2 (درجه 2):

   • استفاده می شود برای کاربردهای خدمات دمای پایین با طیف گسترده ای از دما از -50 ° F تا 1000 ° F.
   • مناسب برای سیستم های لوله کشی که در شرایط کریوجنیک یا زیر صفر کار می کنند.

3. ASTM A182 F5 (درجه 5):

   • فولاد آلیاژ با درجه حرارت بالا و قدرت بالا، مناسب برای دمای تا 1000 درجه فارنهایت یا بالاتر.
   • اغلب در صنعت تولید برق، پالایشگاه ها و سیستم های لوله کشی با دمای بالا استفاده می شود.

ASME B16.5 ابعاد فلنج:

• ابعاد فلنج های گردن جوش (WNRF) تحت ASME B16.5 بسته به اندازه فلنج و کلاس فشار متفاوت است.
• ابعاد معمول شامل قطر بیرونی (OD) ، قطر دایره بولت (BCD) و اندازه سوراخ بولت است که با توجه به کلاس فشار و اندازه لوله اسمی (NPS) تغییر می کند.

ASME B16.5 درجه 1، درجه 2،و درجه 5 فلنج های گردن جوش با چهره بالا کلاس 300 اجزای حیاتی در تضمین حمل و نقل ایمن و کارآمد مایعات یا گازهای تحت فشار در بسیاری از بخش های مختلف صنعتی هستند.

4درجه های تیتانیوم:

5مشخصات آنسی B16.5 کلاس 300 فلنج گردن تیتانیوم:

ویژگی های اصلی فلنج گردن جوش تیتانیوم کلاس 300 ANSI B16.5:

استاندارد ANSI B16.5:

• استاندارد ANSI B16.5 ابعاد، درجه فشار، تحمل، مواد و علامت گذاری فلنج های لوله و لوازم فلنج را تعریف می کند.
• این استاندارد به طور گسترده ای شناخته شده و در سراسر صنایع برای مشخصات فلنج استفاده می شود.

درجه فشار کلاس 300:

• کلاس 300 به درجه فشار فلنج اشاره دارد. یک فلنج کلاس 300 برای کنترل فشار تا 300 psi در دمای خاص طراحی شده است.
• تحمل فشار با درجه حرارت متفاوت است، اما فلنج های کلاس 300 در سیستم هایی که نیاز به مقاومت فشار متوسط دارند استفاده می شود.

مواد تیتانیوم:

• تیتانیوم یک ماده بسیار مقاوم در برابر خوردگی است، که آن را برای کاربردهای صنعتی مانند پردازش شیمیایی، ترشح آب دریا، هوافضا و محیط های دریایی ایده آل می کند.
• فلنج های تیتانیوم نسبت مقاومت به وزن برتر و عملکرد عالی در دمای بالا و پایین را ارائه می دهند.
• شایع ترین انواع تیتانیوم مورد استفاده برای فلنج ها درجه 2 (تیتانیوم خالص تجاری) و درجه 5 (یک آلیاژ تیتانیوم با آلومینیوم و وانیدیوم) هستند.بسته به الزامات خاص درخواست.

طرح گردن جوش:

• فلنج Weld Neck دارای یک گردن طولانی و مخروطی است که هنگام جوش دادن به یک لوله ، اتصال قوی و بی خلطی را فراهم می کند.
• گردن مخروط به توزیع فشار به طور مساوی در طول لوله کمک می کند، که خطر ترک و شکست را کاهش می دهد.
• این طراحی همچنین فلنج را در برابر فشار و فشارهای حرارتی مقاوم تر می کند و آن را به یک انتخاب رایج برای سیستم های فشار بالا تبدیل می کند.

صورت بالا (RF):

• طراحی چهره بلند (RF) برای فلنج هایی که نیاز به مهر و موم محکم دارند رایج است.
• ناحیه بلند، فشرده سازی بهتر گاسکت و مهر و موم موثرتر بین فلنج ها را در صورت پیچ زدن با هم تضمین می کند.
• فلنج های صورت بلند اغلب در سیستم هایی استفاده می شوند که فلنج با گاسکت ها برای مهر و موم تحت فشار جفت می شود.

ابعاد فلنج:

• ابعاد فلنج های گردن جوش تیتانیوم کلاس 300 بر اساس اندازه نامی لوله (NPS) و کلاس فشار متفاوت خواهد بود.
• ابعاد رایج شامل قطر بیرونی (OD) ، قطر دایره بولت (BCD) ، قطر سوراخ بولت و ارتفاع صورت بالا است.
• این ابعاد مطابق با مشخصات ANSI B16.5 استاندارد شده اند تا سازگاری با سایر اجزای سیستم لوله کشی را تضمین کنند.

مقاومت در برابر خوردگی:

• تیتانیوم در برابر انواع محیط های خوردنی از جمله اسید ها، آب شور و شرایط دمای بالا بسیار مقاوم است.
• تیتانیوم درجه 2 (تیتانیوم خالص تجاری) به دلیل مقاومت بسیار عالی در برابر خوردگی و هزینه کم در مقایسه با آلیاژ هایی مانند درجه 5 ، در بسیاری از کاربردهای مختلف به طور گسترده ای استفاده می شود.که دارای قدرت بهتر و مقاومت گرمایی است اما مقاومت خوردگی کمی کاهش یافته است.

کاربردها:

• پردازش شیمیایی: برای سیستم هایی که با مواد شیمیایی تهاجمی برخورد می کنند، که مقاومت در برابر خوردگی بسیار مهم است.
• شورش آب دریا: مقاومت تیتانیوم در برابر خوردگی آب شور آن را برای کاربردهای دریایی و شورش مناسب می کند.
• هوافضا: سبک وزن و قوی، تیتانیوم در محیط های با عملکرد بالا و دمای بالا استفاده می شود.
• دریایی: فلنج های ساخته شده از تیتانیوم به دلیل توانایی مقاومت در برابر خوردگی در آب دریا در صنعت دریایی رایج هستند.
• تولید برق: برخی نیروگاه ها از تیتانیوم در مبادلات گرما و سایر سیستم هایی که در معرض فشار و دماهای بالا قرار دارند استفاده می کنند.

6مزاياي فلنج هاي گردن تيتانيوم:

نسبت قدرت بالا به وزن: تیتانیوم هم سبک وزن و هم قوی است، که آن را برای کاهش وزن کلی سیستم های لوله کشی در حالی که حفظ قدرت مفید می کند.

مقاومت در برابر خوردگی برتر: تیتانیوم به ویژه در محیط های تهاجمی و با دمای بالا، مانند آنهایی که در کاربردهای شیمیایی، دریایی و هوافضا یافت می شوند، موثر است.

دوام و طول عمر: فلنج های تیتانیوم به دلیل توانایی مقاومت در برابر خوردگی، مقیاس بندی و فرسایش، دارای عمر طولانی هستند که منجر به نگهداری و تعویض کمتر می شود.

مقاومت در برابر دماهای بالا: تیتانیوم می تواند در طیف گسترده ای از دماها، از جمله شرایط کریوجنیک و دماهای بالا،که آن را برای کاربردهای مختلف صنعتی مناسب می کند.

جوش های بدون درز و قوی: طراحی گردن جوش اطمینان می دهد که اتصال بین فلنج و لوله قوی است و انتقال صاف را برای جلوگیری از غلظت استرس فراهم می کند.
