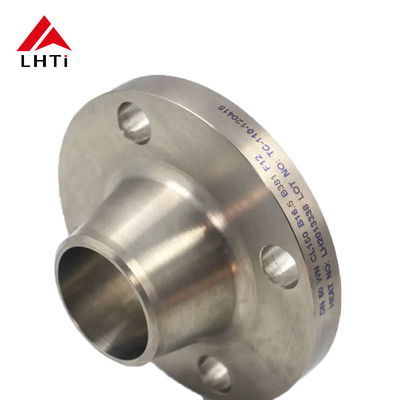

کلاس 150 ASME B16.5 تیتانیوم Gr2 Gr5 Gr7 فلنج گردن جوش صورت بالا RF برای استفاده از لوله

کلاس 150 ASME B16.5 تیتانیوم Gr2 Gr5 Gr7 فلنج گردن جوش صورت بالا RF برای استفاده از لوله

1. ASME B16.5 فلنج های تیتانیومی

ASME B16.5 یک استاندارد به طور گسترده ای شناخته شده است که توسط انجمن مهندسان مکانیک آمریکا (ASME) برای فلنج ها و لوازم فلنج شده توسعه یافته است.این استاندارد پوشش فلنج برای اندازه 1/2 اینچ به 24 اینچ و فشار نامی از 150 به 2500 psiفلنج های تیتانیومی ساخته شده مطابق با ASME B16.5 در کاربردهایی استفاده می شوند که در آن مقاومت خارق العاده در برابر خوردگی، قدرت و خواص سبک وزن تیتانیوم ضروری است.

2.مشخصات برای فلنج گردن جوش تیتانیوم کلاس 150

پارامترهای فنی:

3مزاياي استفاده از فلنج هاي تيتانيوم

ارتباط قوی و قابل اعتماد

• قدرت افزایش یافته: طراحی فلنج گردن جوش، با گردن مخروطی که به تدریج به لوله منتقل می شود، اتصال قوی و بدون درز را فراهم می کند.این تراکم به حداقل رساندن غلظت تنش در مفصل و تضمین انتقال صاف فشار و تنش از لوله به فلنج.
• عدم افزایش استرس: به دلیل تراکم مداوم از گردن تا فلنج، جوش کمتر در معرض تشکیل افزایش استرس است و خطر شکست را تحت فشار کاهش می دهد.

مقاومت در برابر نشت بیشتر

• انتقال صاف: انتقال تدریجی فلنج گردن جوش یک سوراخ داخلی صاف را تضمین می کند که آشفتگی را به حداقل می رساند و احتمال نشت را کاهش می دهد.این نرمی به ویژه در سیستم های با فشار بالا یا دمای بالا که در آن نشت می تواند پیامدهای جدی ایمنی و عملیاتی داشته باشد، مهم است..
• توزیع فشار: طراحی اجازه می دهد تا توزیع فشار بهتر، به ویژه در برنامه های کاربردی حیاتی که در آن نشت خطرناک یا گران باشد.

آسان نگهداری

• قابلیت استفاده مجدد: فلنج های گردن جوش را می توان در بسیاری از موارد مجدداً استفاده کرد زیرا فلنج و لوله به گونه ای با هم جوش داده شده اند که در صورت لزوم به راحتی می توانند برش داده و دوباره جوش داده شوند.این امر به ویژه در سیستم هایی که ممکن است از سالها قبل از جدا کردن و جمع آوری مجدد نیاز داشته باشند، مفید است..
• احتمال شکست کمتر: به دلیل اتصال قوی و مقاومت بالا در برابر خستگی، فلنج های گردن جوش به طور کلی طول عمر طولانی تری دارند و نیاز به نگهداری کمتر دارند.

کاربرد های متنوع

• انواع درجه فشار: فلنج های گردن جوش در درجه فشار مختلف وجود دارد، که آنها را برای طیف گسترده ای از برنامه های کاربردی، از سیستم های با فشار پایین تا فشار بالا مناسب می کند.
• سازگاری با اندازه ها و مواد مختلف: آنها می توانند در سیستم هایی با اندازه های مختلف لوله و مواد مختلف استفاده شوند، که آنها را برای بسیاری از کاربردهای صنعتی، از جمله درجه حرارت بالا،فشار بالا، و محیط های خوردنی.
• انواع گزینه های جوش: طراحی فلنج گردن جوش اجازه می دهد تا انواع مختلفی از روش های جوش مانند جوش بلت یا جوش سوکت،بسته به الزامات خاص درخواست.

دوام بیشتر در محیط های خشن

• مقاومت در برابر خوردگی: فلنج های گردن جوش اغلب از موادی ساخته می شوند که در برابر خوردگی بسیار مقاوم هستند (به عنوان مثال فولاد ضد زنگ ، فولاد های آلیاژ یا پوشش های تخصصی).این باعث می شود که آنها را برای استفاده در محیط های خشن ایده آل، از جمله کارخانه های شیمیایی، سیستم های دریایی و خط لوله های نفت و گاز.
• مقاومت در برابر دمای بالا و فشار بالا: آنها می توانند در برابر دمای کار و فشار بالا بدون به خطر انداختن یکپارچگی ساختاری مقاومت کنند.که آنها را برای کاربردهای حیاتی در نیروگاه ها مناسب می کند، پالایشگاه ها و سایر صنایع که در آن شرایط شدید شایع است.

کاهش خستگی و استرس

• مسیر جریان صاف: طراحی مخروطی فلنج گردن جوش تضمین می کند که فشار و فشار لوله به طور مساوی توزیع شود و خطر خستگی را در طول زمان کاهش دهد.این باعث می شود فلنج گردن جوش ایده آل برای کاربردهای فشار بالا که در آن لرزش، گسترش حرارتی، یا فشار مکانیکی یک نگرانی است.
• غلظت استرس را از بین می برد: بر خلاف سایر فلنج هایی که ممکن است گوشه های تیز یا انتقال ناگهانی داشته باشند، فلنج های گردن جوش نقاط غلظت استرس را از بین می برند،ایجاد اتصال با دوام بیشتر در شرایط و بار نوسان.

تراز و تناسب بهتر

• تراز دقیق: طراحی فلنج گردن جوش تضمین می کند که لوله و فلنج به طور دقیق تراز شوند ، که منجر به جوش دقیق تر و قوی تر می شود.این احتمال مشکلات تراز را در طول نصب کاهش می دهد و اطمینان از مهر کلی بهتر.

4. نوع مختلف تيتانيوم

درجه های تیتانیوم خالص تجاری (CP)

درجه های تیتانیوم خالص تجاری آنهایی هستند که حاوی حداقل مقدار عناصر دیگر هستند. این درجه ها مقاومت خوردگی بسیار خوبی دارند، اما قدرت آنها کمتر از آلیاژ های تیتانیوم است.آنها به طور معمول در کاربردهایی استفاده می شوند که مقاومت در برابر خوردگی نگرانی اصلی است

درجه 1 (CP-1):

• ترکیب: ~ 99.5٪ تیتانیوم خالص، با مقادیر کمی اکسیژن، آهن، کربن و سایر ناخالصی ها.
• خواص: مقاومت بسیار عالی در برابر خوردگی، انعطاف پذیری بالا و قابلیت شکل گیری. این درجه نرم ترین و انعطاف پذیرترین درجه تیتانیوم خالص تجاری است.
• کاربرد: محیط های دریایی، پردازش شیمیایی و کاربردهایی که نیاز به مقاومت بالای خوردگی و مقاومت پایین دارند.

درجه 2 (CP-2):

• ترکیب: ~99.2% تیتانیوم خالص
• خواص: تعادل مقاومت در برابر خوردگی و قدرت را ارائه می دهد. این بیشترین نوع استفاده شده از تیتانیوم خالص تجاری است و از درجه 1 قوی تر است.
• کاربرد: پردازش شیمیایی، دریایی و پزشکی. همچنین در ظروف فشار، مبادله گرما و مخازن در محیط های تهاجمی استفاده می شود.

درجه 3 (CP-3):

• ترکیب: ~99٪ تیتانیوم خالص
• خواص: قدرت بالاتر از درجه 2 ، اما هنوز هم مقاومت و قابلیتی خوب در برابر خوردگی دارد. در مقایسه با درجه های پایین تر ، در برابر استرس و خستگی مقاوم تر است.
• کاربرد: پردازش شیمیایی و پتروشیمی، قطعات هوافضا و سایر کاربردهای مقاوم در برابر خوردگی با قدرت بالا.

درجه 4 (CP-4):

• ترکیب: ~98.5 درصد تیتانیوم خالص
• خواص: بالاترین قدرت در میان درجه های تیتانیوم خالص تجاری، اما هنوز هم مقاومت بسیار خوبی در برابر خوردگی را حفظ می کند.
• کاربردها: کاربردهای با قدرت بالا مانند پردازش دریایی، هوافضا و شیمیایی که در آن هم قدرت و هم مقاومت در برابر خوردگی مورد نیاز است.

آلیاژ های تیتانیوم

آلیاژ های تیتانیوم به طور معمول قوی تر از تیتانیوم خالص تجاری هستند و با اضافه کردن عناصر آلیاژ مانند آلومینیوم، وانادیوم، مولیبدن و دیگران تولید می شوند.این آلیاژ ها در کاربردهای سخت مورد استفاده قرار می گیرند که در آن قدرت بالاتر، مقاومت بهتر در برابر فرسایش و سایر خواص مکانیکی ضروری است.

درجه 5 (Ti-6Al-4V):

• ترکیب: ۹۰ درصد تيتانيوم، ۶ درصد آلومينيوم، ۴ درصد واناديوم
• خواص: این رایج ترین آلیاژ تیتانیوم به دلیل قدرت بالا، مقاومت بسیار عالی در برابر خوردگی و جوش خوبی است.این قدرت بهتر از تیتانیوم خالص دارد و قابلیت شکل گیری خوبی دارد.
• کاربرد: هوافضا، خودرو، ایمپلنت های پزشکی (مانند جایگزینی مفاصل) و کاربردهای دریایی.

درجه 9 (Ti-3Al-2.5V):

• ترکیب: 90.5 درصد تيتانيوم، 3 درصد آلومينيوم، 2.5 درصد واناديوم
• خواص: این آلیاژ قوی تر از تیتانیوم خالص است و قابلیت جوشکاری خوبی دارد. در کاربردهایی استفاده می شود که در آن ترکیبی از قدرت و مقاومت در برابر خوردگی مورد نیاز است.اما آلیاژ سبک تر و انعطاف پذیر تر از درجه 5 است.
• کاربردها: کاربرد های هوافضا، خودرو و صنعتی، از جمله لوله، قاب و اجزای قوی.

درجه 12 (Ti-0.3Mo-0.8Ni):

• ترکیب: 88.3 درصد تيتانيوم، 0.3 درصد موليبدنوم، 0.8 درصد نيکل
• خواص: درجه 12 تعادل بین مقاومت خوردگی تیتانیوم خالص و قدرت آلیاژ های تیتانیوم را ارائه می دهد.همچنین قابلیت جوش خوبی دارد و به ویژه در برابر محیط های شیمیایی تهاجمی مقاوم است.
• کاربردهای: پردازش شیمیایی، تولید برق و محیط های دریایی، به ویژه جایی که مقاومت در برابر خوردگی و استرس مهم است.

درجه 23 (Ti-6Al-4V ELI):

• ترکیب: ۹۰ درصد تیتانیوم، ۶ درصد آلومینیوم، ۴ درصد وانادیوم (بیش از حد متوسط).
• خواص: این یک نوع از درجه 5 با سطوح پایین تر اکسیژن و سایر ناخالصی ها است که مقاومت شکستگی و قدرت خستگی آن را بهبود می بخشد.این به ویژه برای کاربردهایی که نیاز به قدرت بالا و بینهایی کم دارند مفید است.
• کاربرد: ایمپلنت های پزشکی (مانند ایمپلنت های مفصل ران و زانو) ، هوافضا و کاربردهای صنعتی با عملکرد بالا.

درجه 7 (Ti-0.15Pd):

• ترکیب: 99٪ تیتانیوم با 0.12-0.25٪ پالادیوم.
• خواص: درجه 7 مقاومت در برابر خوردگی درجه 2 را با مقاومت بیشتر در برابر خوردگی در محیط های تهاجمی، به ویژه در اسید ها ترکیب می کند.اضافه کردن پالادیوم باعث می شود که آن را در برابر ترک خوردگی استرس مقاومتر کند و قابلیت جوش آن را بهبود بخشد.
• کاربردهای: پردازش شیمیایی و پتروشیمی، به ویژه در اسید هیدروکلوریک و سایر محیط های خوردنی.

درجه 11 (Ti-0.3Pd):

• ترکیب: 99٪ تیتانیوم با 0.12-0.25٪ پالادیوم.
• خواص: مشابه درجه 7 اما با محتوای کمی متفاوت پالادیوم، ارائه مقاومت بسیار عالی در برابر خوردگی و بهبود قابلیت شکل گیری.
• برنامه های کاربردی: در محیط های شیمیایی شدید استفاده می شود، به ویژه در تولید محصولات کلور-الکالی و سایر صنایع که مقاومت در برابر خوردگی بسیار مهم است.

5درخواست ها

فلنج تیتانیوم LHTi برای مقاومت در برابر دمای بالا و فشار طراحی شده است، که آن را برای کاربردهای مختلف بسیار قابل اعتماد می کند.از مواد تیتانیوم با کیفیت بالا ساخته شده است که در برابر خوردگی مقاوم است و قدرت بالایی دارددرمان سطح محصول شامل پولیش کردن، شن و ماسه زدن، آنودیزه کردن و موارد دیگر است که باعث می شود آن را با دوام و طولانی مدت باشد.

این محصول با حداقل مقدار سفارش 1 قطعه عرضه می شود و در محدوده قیمت 35 تا 125 دلار در دسترس است.برای تحویل امن در بسته چوبی بسته بندی شده و زمان تحویل 10 روز استشرایط پرداخت برای محصول شامل T / T، L / C، و گزینه های دیگر است.

فلنج تیتانیوم LHTi برای سناریوهای کاربردی مختلف مناسب است که شامل موارد زیر است:

• خط لوله: این محصول در کاربردهای لوله، از جمله لوله های نفت و گاز، لوله های آب و غیره استفاده می شود.تضمین جریان صاف مایعات.
• نفت: فلنج تیتانیوم LHTi در صنعت نفت برای کاربردهای مختلف از جمله پالایش، حفاری و موارد دیگر استفاده می شود.برای استفاده در محیط های با دمای بالا و فشار بالا مناسب است، که باعث می شود بسیار قابل اعتماد باشد.
• مواد شیمیایی: این محصول در صنعت شیمیایی برای کاربردهای مختلف از جمله پردازش، حمل و نقل و موارد دیگر استفاده می شود.که آن را برای استفاده در محیط های خوردنی مناسب می کند.

فلنج تیتانیوم LHTi بسیار قابل اعتماد و مناسب برای کاربردهای مختلف است. این قابلیت مقاومت و دوام بالایی را ارائه می دهد و آن را به یک راه حل مقرون به صرفه برای صنایع مختلف تبدیل می کند.با ظرفیت عرضه 10000، این محصول به راحتی در دسترس است تا نیازهای مشتریان مختلف را برآورده کند.
