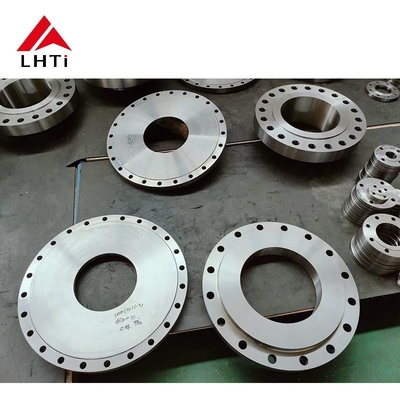

استاندارد اروپایی EN1092-01Gr1 Gr5 Gr7 فلنج صفحه ای تیتانیوم فلنج مسطح PN 5 PN 10 برای سیستم های لوله کشی

استاندارد اروپایی EN1092-01Gr1 Gr5 Gr7 فلنج صفحه ای تیتانیوم فلنج مسطح PN 5 PN 10 برای سیستم های لوله کشی

معرفی محصول:

معرفی محصول EN1092-01 فلنج صفحه تیتانیوم

فلانژ های تیتانیومی که از آلیاژ های تیتانیوم ساخته شده اند در صنایع مختلف به خاطر خواص استثنایی شان بسیار ارزشمند هستند. این فلانژ ها به خاطر مقاومت خارش فوق العاده شان شناخته شده اند.نسبت قدرت بالا به وزنآنها در محیط های خشن که خوردگی شیمیایی یک نگرانی است، آنها را در صنایع مانند نفت، پردازش شیمیایی،و دیگران که نیاز به عملکرد مواد قوی دارند.

کلید کاربرد آنها مقاومت ذاتی تیتانیوم در برابر خوردگی است که طول عمر و قابلیت اطمینان را در شرایط عملیاتی چالش برانگیز تضمین می کند.فلنج های تیتانیوم همچنین مقاومت بسیار خوبی در برابر خستگی و مقاومت در برابر خزیدن دارند، برای حفظ عملکرد پایدار در طول دوره های طولانی بسیار مهم است. آسان سازی و نصب آنها جذابیت آنها را بیشتر می کند.ارائه راه حل های عملی برای کاربردهای مختلف صنعتی.

استاندارد EN1092-01 شامل انواع مختلفی از فلنج ها، از جمله فلنج های صفحه ای تیتانیوم است که قطعات حیاتی در سیستم های لوله کشی صنعتی هستند. این استاندارد ابعاد،مواد، و الزامات فنی برای فلنج ها در سیستم های لوله کشی اروپایی. فلنج های صفحه ای تیتانیوم، دیسک های صاف و دایره ای با یک چهره بلند (RF) یا یک چهره مسطح (FF) هستند.بر اساس نیازهای سطح مهر و موم انتخاب شده استآنها برای اتصال لوله ها، دریچه ها، پمپ ها و سایر تجهیزات برای تشکیل سیستم های لوله کشی یکپارچه استفاده می شوند.مقاومت خارق العاده تیتانیوم در برابر خوردگی باعث می شود که این فلنج ها برای کاربردهای محیط های خوردگی مانند صنایع دریایی و شیمیایی ایده آل باشندآنها به دلیل نسبت قدرت به وزن و مناسب بودن برای هر دو درجه حرارت بالا و کاربردهای کریوجنیک مورد توجه قرار می گیرند. در اندازه های مختلف برای پذیرش قطر های مختلف لوله،این فلنج ها با فشار های مشخص مانند PN 6 مطابقت دارند.، PN 10، PN 16، PN 25، PN 40، و PN 63 که نیازهای عملیاتی متنوع در صنایع مختلف را برآورده می کنند.

فلانژ های تیتانیومی که از آلیاژ های تیتانیوم ساخته شده اند در صنایع مختلف به خاطر خواص استثنایی شان بسیار ارزشمند هستند. این فلانژ ها به خاطر مقاومت خارش فوق العاده شان شناخته شده اند.نسبت قدرت بالا به وزنآنها در محیط های خشن که خوردگی شیمیایی یک نگرانی است، آنها را در صنایع مانند نفت، پردازش شیمیایی،و دیگران که نیاز به عملکرد مواد قوی دارند

تیتانیوم درجه 1: تیتانیوم درجه 1 به دلیل انعطاف پذیری بالا شناخته شده و نرم ترین و قابل شکل گیری ترین از تمام تیتانیوم های خالص تجاری است.بیشتر در کاربردهایی استفاده می شود که نیاز به مقاومت بهتر در برابر خوردگی در محیط هایی مانند صنعت پردازش شیمیایی دارند.

تیتانیوم درجه ۲: این درجه تیتانیوم به طور گسترده ای مورد استفاده قرار می گیرد. این توازن خوبی بین قدرت و انعطاف پذیری را با مقاومت بسیار عالی در برابر خوردگی ارائه می دهد.در طیف گسترده ای از کاربردهای مختلف استفاده می شوداز جمله فلنج های سیستم های لوله کشی

تیتانیوم درجه 5 (Ti 6Al-4V): این یک درجه آلیاژ است و رایج ترین آلیاژ تیتانیوم است. این به طور قابل توجهی قدرت فلنج ها را در مقایسه با تیتانیوم خالص افزایش می دهد.تیتانیوم درجه 5 در کاربردهای با قدرت بالا مورد استفاده قرار می گیرد که در آن مقاومت گرما و خوردگی مورد نیاز است.

درجه 7 تیتانیوم: با قابلیت جوش و تولید عالی، این درجه شامل پالادیوم برای مقاومت بیشتر در برابر خوردگی،به خصوص در برابر اسیدهای کاهش دهنده و حمله محلی در هالاید های داغ.

درجه 12 تیتانیوم: این درجه در مقایسه با سایر درجه های خالص تجاری مقاومت گرما و قدرت بیشتری را ارائه می دهد. همچنین قابلیت جوش و مقاومت در برابر خوردگی را حفظ می کند.

تیتانیوم درجه 23 (Ti 6Al-4V ELI): این درجه مشابه درجه 5 است اما دارای بینهایی بسیار کم (ELI) است، که باعث می شود برای سختی شکستگی بالاتر و انعطاف پذیری بهبود یافته ترجیح داده شود.اغلب در کاربردهای پزشکی استفاده می شود و همچنین مناسب برای فلنج در شرایط بحرانی، کاربردهای پیشرفته.

• تیتانیوم: تیتانیوم دارای مقاومت خارش استثنایی است، به ویژه در محیط های تهاجمی مانند آب دریا، کلریدها و اسیدهای اکسید کننده.این یک لایه اکسید محافظ را تشکیل می دهد که مقاومت آن را در برابر خوردگی افزایش می دهد.
• فولاد ضد زنگ: فولاد ضد زنگ نیز مقاومت خوبی در برابر خوردگی دارد، اما نه به اندازه تیتانیوم.ممکن است نیاز به پوشش یا درمان های اضافی برای حفاظت بیشتر در محیط های خوردگی داشته باشد..
• فولاد کربن: فولاد کربن در معرض خوردگی است، به ویژه در شرایط مرطوب یا اسیدی، و برای محافظت نیاز به پوشش یا آلیاژ دارد.
• اینکونل: آلیاژ های اینکونل مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگی در محیط های شدید از جمله دمای بالا و شرایط فشار دارند.

گواهینامه های ASME B16.5 تیتانیوم Slip On Flange:

گواهینامه EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesتوسط سازنده صادر می شود و تأیید می کند که مواد با استانداردهای مورد نیاز مطابقت دارند.

گواهی مواد اولیه:

این گواهینامه جزئیات مربوط به مواد اولیه مورد استفاده در تولید فلنج های تیتانیوم را ارائه می دهد.و تمام نتایج تست مواد قابل استفادهاین امر امکان ردیابی و کنترل کیفیت را از مرحله اولیه تهیه مواد تضمین می کند.

100 درصد تشخیص خطای فوق صوتی:

آزمایش فوق صوتی (UT) یک روش آزمایش غیر مخرب است که برای تشخیص نقص های داخلی و سطحی در فلنج های تیتانیوم استفاده می شود.پوشش UT 100٪ به این معنی است که تمام فلنج ها آزمایش کامل را انجام می دهند تا اطمینان حاصل شود که هیچ نقصی وجود ندارد که بتواند یکپارچگی ساختاری یا عملکرد آنها را به خطر بیندازد.

آزمایش هیدروستاتیک:

این آزمایش شامل فشار دادن فلنج تیتانیوم با آب یا مایع دیگر به سطح فشار از پیش تعیین شده است.آن را ارزیابی توانایی فلنج به مقاومت در برابر فشار بدون نشت و یا تغییر شکلبا اطمینان از این که آن را با فشار مشخص شده و الزامات ایمنی برآورده می کند.

گزارش بازرسی شخص ثالث:

این گزارش توسط یک سازمان یا سازمان بازرسی مستقل انجام می شود. این گزارش ارزیابی بی طرفانه ای از کیفیت فلنج های تیتانیوم را ارائه می دهد.تایید انطباق با استانداردهای قابل اجرا، مشخصات و الزامات مشتری. این اعتبار را به فرآیندهای تضمین کیفیت تولید کننده اضافه می کند.

ویژگی های اصلی ASME B16.5 تیتانیوم Slip-On Flange

مزاياي تيتانيوم بر روي فلنج:

فلانژ های پرتاب شده بر روی صفحه تیتانیوم مزایای متعددی دارند که آنها را برای کاربردهای مختلف صنعتی که خواص تیتانیوم در آن سودمند است، مناسب می کند. در اینجا برخی از مزایای اصلی وجود دارد:

مقاومت در برابر خوردگی: تیتانیوم در طیف گسترده ای از محیط های تهاجمی، از جمله آب دریا، اسید ها و کلریدها، به خوردگی بسیار مقاوم است.این خاصیت باعث می شود که فلنج های تیتانیومی برای کاربردهایی که در آن خوردگی یک نگرانی است، ایده آل باشد، مانند محیط های دریایی، پردازش شیمیایی و سیستم های نفتی دریایی.

نسبت قدرت بالا به وزن: تیتانیوم به دلیل نسبت قدرت و وزن بسیار عالی خود شناخته شده است که از اکثر فلزات دیگر برتر است.این ویژگی اجازه می دهد تا تیتانیوم لغزنده بر فلنج به ارائه قویاین به ویژه در کاربردهای هوافضا و صنایع که کاهش وزن بسیار مهم است مفید است.

سازگاری زیستی: تیتانیوم سازگار با زیستی و غیر سمی است، که آن را برای کاربردهای دستگاه های پزشکی، تولید دارویی،و فرآوری مواد غذایی در صورتی که خلوص و ایمنی محصول ضروری باشد.

مقاومت در برابر دمای بالا: تیتانیوم قدرت و مقاومت در برابر خوردگی خود را در دمای بالا، تا حدود 600 ° C (1112 ° F) ، بسته به درجه حفظ می کند.این خاصیت باعث می شود که فلنج های تیتانیوم مناسب برای کاربردهای دمای بالا مانند مبادلات گرما و راکتورهای شیمیایی باشد.

آسان ساخت: تیتانیوم را می توان به راحتی ماشینکاری، جوش و شکل داد، که شکل ها و پیکربندی های پیچیده را در فلنج های لغزنده فراهم می کند.این انعطاف پذیری در تولید تخصیص و سازگاری با نیازهای خاص پروژه را تسهیل می کند.

طول عمر و دوام: تیتانیوم به دلیل دوام طولانی مدت و مقاومت در برابر تخریب در طول زمان شناخته شده است.اطمینان از عملکرد قابل اعتماد و طول عمر خدمات فلنج های لغزنده در محیط های صنعتی سخت.

کاربردهای ASME B16.5 فلنج های تیتانیومی

1. صنایع شیمیایی و پتروشیمی:
   فلانج اسلیپ آن تیتانیوم به طور معمول در راکتورهای شیمیایی، سیستم های لوله کشی و ظروف ذخیره سازی برای حمل مایعات و گاز های خوردنی استفاده می شود.توانایی فلنج ها در مقاومت در برابر قرار گرفتن در معرض مواد شیمیایی مانند اسید سولفوریک، اسید کلریدریک و کلر آنها را برای این کاربردهای ایده آل می کند.

2. سیستم های دریایی:
   در سیستم های دریایی و دریایی، خوردگی آب دریا یک چالش قابل توجهی است. فلنج های تیتانیومی برای استفاده در سیستم های لوله کشی دریایی، سیستم های خنک کننده آب دریا،و پلتفرم های نفتی دریایی، که در آن مقاومت در برابر آب شور و سایر عناصر خوردنی بسیار مهم است.

3. هوافضا و هواپیمایی:
   سیستم های هوافضا نیاز به اجزای قابل تحمل شرایط شدید فشار و درجه حرارت دارند در حالی که سبک هستند. فلنج های تیتانیوم اغلب در سیستم های سوخت هواپیما، موتورها،و سیستم های خروجی، جایی که کاهش وزن و قدرت مهم هستند.

4. انرژی هسته ای و انرژی صنعتی:
   نیروگاه های برق از فلنج های تیتانیومی در سیستم های لوله کشی که در معرض دماهای بالا، فشار و مواد شیمیایی تهاجمی هستند استفاده می کنند.دوام و عملکرد آنها را برای سیستم های خنک کننده مناسب می کند، مبادلات گرما و سایر اجزای تولید انرژی.

5. فرآوری مواد غذایی و نوشیدنی:
   فلنج های تیتانیوم غیر واکنش پذیر در سیستم های تولید مواد غذایی و نوشیدنی استفاده می شوند، اطمینان حاصل می کنند که هیچ آلودگی در پردازش محصولات حساس مانند لبنیات، نوشیدنی ها،یا داروسازی.
