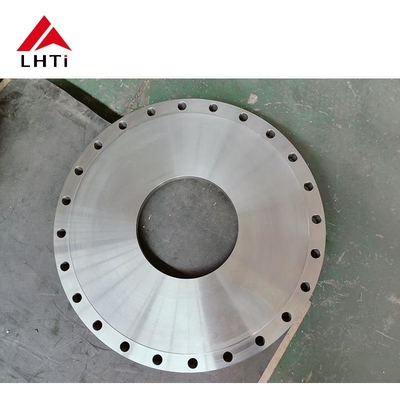

ASME B16.5 Ti Gr 2 فلنج تیتانیوم Gr7 Slip On Flange 1/2" کلاس 150# 1/2" لوله بدون درز

ASME B16.5 Ti Gr 2 فلنج تیتانیوم Gr7 Slip On Flange 1/2" کلاس 150# 1/2" لوله بدون درز

ASME B16.5 فلج های تیتانیومی:

ASME B16.5 یک استاندارد به طور گسترده ای شناخته شده است که توسط انجمن مهندسین مکانیک آمریکا (ASME) توسعه یافته است و طراحی، ابعاد،و مواد برای فلنج ها و لوازم جانبی فلنج استفاده شده در سیستم های لوله کشیاستاندارد ASME B16.5 برای فلنج هایی با اندازه های لوله ای از 1/2 اینچ تا 24 اینچ اعمال می شود و انواع مختلف فلنج ها را پوشش می دهد ، مانند گردن جوش ، اسلیپ ، کور و جوش سوکت ،در کلاس های مختلف فشار (e.g، 150#، 300#، 600# و غیره).

در مورد فلنج های تیتانیوم، به ویژه آنهایی که از آلیاژ های تیتانیوم مانند تیتانیوم درجه 2 (Ti Gr 2) یا تیتانیوم درجه 5 (Ti-6Al-4V) ساخته شده اند، ASME B165 استاندارد تضمین می کند که فلنج ها با الزامات اساسی برای عملکرد مکانیکی مطابقت دارند، تحمل ابعاد و فشار، در حالی که مزایای منحصر به فرد تیتانیوم را ارائه می دهد، مانند سبک وزن، مقاومت در برابر خوردگی و نسبت قدرت به وزن بالا.

1ماده: Ti Gr 2 (تیتانیوم درجه 2)

• تیتانیوم درجه 2 (Ti Gr 2) یک تیتانیوم خالص تجاری با مقاومت بسیار عالی در برابر خوردگی، به ویژه در محیط های دریایی، پردازش شیمیایی و هوافضا است.
• تیتانیوم درجه 2 به طور گسترده ای برای کاربردهایی که نیاز به قدرت متوسط و مقاومت در برابر خوردگی دارند استفاده می شود.
• خواص مکانیکی (قیمت های تقریبی):
  • مقاومت کششی: 345 ٪ 450 MPa (50 ٪ 65 ksi)
  • قدرت تولید: 275 MPa (40 ksi)
  • طول کششی: 20-30%
  • مقاومت در برابر خوردگی: بسیار خوب، به ویژه در آب شور، اسید ها و کلراید ها.

2نوع فلنج: اسلیپ آن

• فلنج اسلیپ آن (Slip-On Flange) یک نوع فلنج است که طراحی شده است تا بر روی لوله حرکت کند. این نوع فلنج امکان تراز آسان را فراهم می کند و اغلب در سیستم هایی استفاده می شود که برای نگه داشتن فلنج در محل ، جوش مورد نیاز است.
• ویژگی های کلیدی:
  • فلانژ های پرتابی مقرون به صرفه و آسان برای نصب هستند.
  • آنها معمولاً در داخل و خارج جوش داده می شوند تا مهر و موم و قدرت مناسب را تضمین کنند.
  • مناسب برای کاربردهای با فشار پایین تا متوسط

3اندازه اسمي: 1/2 "

• فلنج طراحی شده است تا با یک لوله با قطر اسمی 1/2 اینچ متناسب باشد.
• این اندازه معمولاً در سیستم های لوله کشی کوچکتر و در کاربردهایی که به یک راه حل فشرده و سبک نیاز دارند استفاده می شود.

4کلاس فشار: 150#

• کلاس فشار 150 # (کلاس 150) نشان دهنده درجه فشار فلنج در دمای معین است. این کلاس معمولاً برای کاربردهای با فشار پایین استفاده می شود.
• فلنج های کلاس 150 برای تحمل 150 psi در دمای اتاق، با فشار درجه بندی در دمای بالاتر کاهش می یابد.
• فشار کاری: فلنج های کلاس 150 به طور معمول در سیستم هایی با فشار تا 150 psi استفاده می شوند و برای برنامه های مایع و گاز مناسب هستند.

5استانداردها: ASME B16.5

• ASME B16.5 یک استاندارد است که توسط انجمن مهندسان مکانیک آمریکا (ASME) توسعه یافته است که مشخصات فلنج ها و لوازم فلنج شده برای سیستم های لوله کشی را تعریف می کند.شامل جزئیات ابعاد، درجه حرارت فشار و الزامات مواد.
• این استاندارد به طور گسترده برای استفاده صنعتی و تجاری مورد استفاده قرار می گیرد و سازگاری بین سیستم ها و تولید کنندگان مختلف را تضمین می کند.

مزایای تیتانیوم Ti Gr 2 برای فلنج ها

• مقاومت در برابر خوردگی: تیتانیوم درجه ۲ در برابر طیف وسیعی از مواد شیمیایی از جمله آب دریا، اسید ها و کلراید ها مقاوم است.
• سبک وزن: تیتانیوم در مقایسه با فلزات دیگر سبک وزن است که می تواند به کاهش وزن کل سیستم لوله کمک کند.
• سازگاری زیستی: اگر در کاربردهای پزشکی یا داروسازی استفاده شود، سازگاری زیستی تیتانیوم آن را برای تماس با مایعات بدن مناسب می کند.
• نسبت قدرت به وزن: در حالی که به اندازه تیتانیوم درجه 5 قوی نیست، درجه 2 تعادل خوبی بین قدرت و وزن را برای بسیاری از کاربردهای مختلف فراهم می کند.

کاربرد فلنج های Ti Gr 2

• دریایی: اغلب در سیستم های لوله کشی دریایی به دلیل مقاومت عالی در برابر خوردگی آب شور استفاده می شود.
• پردازش شیمیایی: ایده آل برای سیستم هایی که مواد شیمیایی تهاجمی یا مواد اسیدی را حمل می کنند.
• هوافضا: گاهی اوقات در کاربردهای هوافضا مورد استفاده قرار می گیرد که در آن مواد سبک وزن، قوی و مقاوم به خوردگی مورد نیاز است.
• پزشکی: مناسب برای دستگاه ها و سیستم های پزشکی که با بافت انسان یا مایعات بدن در تماس هستند.
• مواد غذایی و نوشیدنی: می تواند در کارخانه های فرآوری مواد غذایی استفاده شود، جایی که مواد غیر واکنش پذیر مورد نیاز است.

خلاصه

• نوع فلنج: فلنج کششی، آسان برای نصب و جوش.
• مواد: Ti Gr 2 (تایتانیوم خالص تجاری) که مقاومت بسیار خوبی در برابر خوردگی دارد.
• درجه بندی فشار: برای کلاس 150 مشخص شده است، که آن را برای سیستم های با فشار پایین مناسب می کند.
• اندازه اسمی: 1/2 "، ایده آل برای خط لوله های کوچکتر و سیستم.
• استاندارد: مطابق با ASME B16 ساخته شده است.5، اطمینان از سازگاری با سایر قطعات استاندارد.
