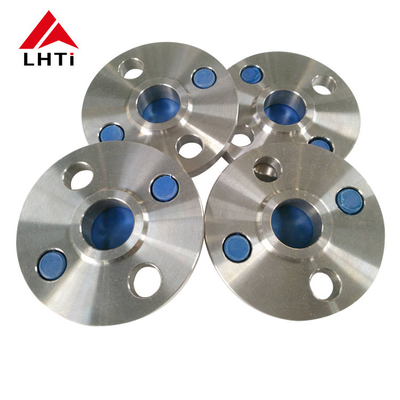

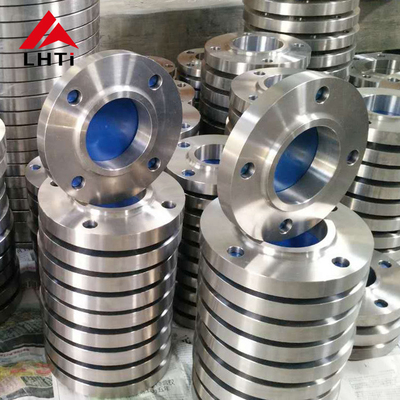

2. درجه های ASME B16.5 تیتانیوم صفحه اسلیپ در فلنج کلاس 600
-
تیتانیوم درجه 2 (Ti-CP):
ترکیب: تیتانیوم خالص تجاری با ترکیب 99.2٪ تیتانیوم، 0.25٪ آهن، 0.3٪ اکسیژن و مقدار کمی از عناصر دیگر.
خواص:
قدرت: در مقایسه با آلیاژ ها نسبتاً کم است؛ بالاتر از بسیاری از فولاد ها اما کمتر از انواع آلیاژ تیتانیوم است.
مقاومت در برابر خوردگی: عالی در اکثر محیط ها، به ویژه در برابر کلراید.
جوش پذیری: جوش پذیری خوب و تولید پذیری.
کاربردها: پردازش شیمیایی، محیط های دریایی، ایمپلنت های پزشکی (غیر تحمل بار) و معماری.
تیتانیوم درجه 5 (Ti-6Al-4V):
ترکیب: آلیاژ تیتانیوم حاوی 90٪ تیتانیوم، 6٪ آلومینیوم و 4٪ وانادیوم.
خواص:
قدرت: نسبت قدرت به وزن عالی، از تیتانیوم درجه 2 برتر است.
مقاومت در برابر خوردگی: مقاومت خوب در برابر خوردگی، نه به اندازه درجه 2 اما مناسب برای بسیاری از محیط ها.
مقاومت در برابر دمای بالا: در دمای بالا قدرت خود را حفظ می کند و این باعث می شود که برای برنامه های هوافضا و عملکرد بالا مناسب باشد.
کاربرد: قطعات هوافضا (طاقت هواپیما، موتورهای جت) ، تجهیزات دریایی، ایمپلنت های پزشکی، قطعات خودرو و تجهیزات ورزشی.
تیتانیوم درجه 7 (Ti-0.15Pd):
ترکیب: آلیاژ تیتانیوم با افزودن 0.15٪ پالادیوم.
خواص:
مقاومت در برابر خوردگی: مقاومت عالی در برابر خوردگی، به ویژه در محیط های کاهش دهنده.
جوش پذیری: جوش پذیری خوب، مناسب برای جوش و ساخت است.
قدرت: در مقایسه با درجه 5 قدرت کمتری دارد اما برای بسیاری از کاربردهای مختلف کافی است.
کاربردها: پردازش شیمیایی، کارخانه های ترشح، محیط های دریایی و سایر کاربردهایی که نیاز به خوردگی بالاتر دارند.
3.مشخصات برای ASME B16.5 Calss 600 تیتانیوم Slip On Flange
|
لوله
|
داده های فلنج |
هاب
|
صورت بلند
|
داده های حفاری
|
وزن
|
|
اندازه نامی لوله
|
|
A |
ب |
C |
D |
F |
G |
H |
من |
J |
در کیلوگرم
|
|
قطر بیرونی
|
قطر کل
|
قطر داخل
|
ضخامت فلنج دقیقه
|
طول کلی
|
قطر محور
|
قطر صورت
|
تعداد سوراخ ها
|
قطر سوراخ بولت
|
قطر دایره حفره ها
|
|
در میلی متر
|
در میلی متر
|
در میلی متر
|
در میلی متر
|
در میلی متر
|
در میلی متر
|
در میلی متر
|
|
در میلی متر
|
در میلی متر
|
| 1/2 |
0.8402130 |
3.750 9530 |
0.880 2240 |
0.560 1420 |
0.880 2240 |
1.500 3810 |
1.380 3510 |
4 |
0.6201570 |
2.620 6655 |
0.74 |
| سه چهارم |
1.050 2670 |
4.6201173 |
1.090 2770 |
0.6201570 |
1.0002540 |
1.880 4780 |
1.690 4290 |
4 |
0.750 1910 |
3.250 8260 |
1.27 |
| 1 |
1.3153340 |
4.8801240 |
1.360 3450 |
0.690 1750 |
1.060 2690 |
2.120 5380 |
2.50 هزار80 |
4 |
0.750 1910 |
3.500 8890 |
1.52 |
| ۱۱/۴ |
1.660 4220 |
5.2501334 |
1.700 4320 |
0.810 2060 |
1.120 2840 |
2.500 6350 |
2.500 6350 |
4 |
0.750 1910 |
3.880 9860 |
2.03 |
| ۱/۲ |
1.900 4830 |
6.120 155.4 |
1.950 49.50 |
0.880 2240 |
1.250 3175 |
2.750 69.85 |
2.880 7315 |
4 |
0.880 2240 |
4.500 1143 |
2.96 |
| 2 |
2.375. 6030 |
6.500 1651 |
2.440 6200 |
1.0002540 |
1.440 3660 |
3.3108410 |
3.620 9190 |
8 |
0.750 1910 |
5.0001270 |
3.62 |
| ۲۱/۲ |
2.87573.00 |
7.500 190.5 |
2.940 7470 |
1.120 2840 |
1.6204110 |
3.940 1001 |
4.120 1046 |
8 |
0.880 2240 |
5.8801494 |
5.28 |
| 3 |
3.500 8890 |
8.250 2096 |
3.5709070 |
1.250 3175 |
1.810 4600 |
4.6201173 |
5.0001270 |
8 |
0.880 2240 |
6.6201681 |
7.00 |
| 31/2 |
4.0001016 |
9.0002286 |
4.0701034 |
1.380 3510 |
1.940 49.30 |
5.2501334 |
5.500 1397 |
8 |
1.0002540 |
7.۲۵۰ ۱۸۴2 |
8.84 |
| 4 |
4.500 1143 |
10.75 2731 |
4.5701161 |
1.500 3810 |
2.120 5380 |
6.0001524 |
6.1901572 |
8 |
1.0002540 |
8.500 2159 |
14.5 |
| 5 |
5.5631413 |
13.003302 |
5.6601438 |
1.750 4450 |
2.380 6045 |
7.4401890 |
7.3101857 |
8 |
1.120 2840 |
10.50 2667 |
24.4 |
| 6 |
6.6251683 |
14.003556 |
6.720 170.7 |
1.880 4780 |
2.620 6655 |
8.750 2223 |
8.500 2159 |
12 |
1.120 2840 |
11.50 2921 |
28.7 |
| 8 |
8.625219.1 |
16.50 4191 |
8.720 2215 |
2.190 5560 |
3.0007620 |
10.75 2731 |
10.62 2697 |
12 |
1.250 3175 |
13.753493 |
43.4 |
| 10 |
10.75 2730 |
20.005080 |
10.882763 |
2.500 6350 |
3.380.8590 |
13.503429 |
12.75 3239 |
16 |
1.380 3510 |
17.00 4318 |
70.3 |
| 12 |
12.75 3238 |
22.00 5588 |
12.88327.1 |
2.620 6655 |
3.620 9190 |
15.754001 |
15.003810 |
20 |
1.380 3510 |
19.254890 |
84.2 |
| 14 |
14.003556 |
23.756033 |
14.143591 |
2.750 69.85 |
3.690 9370 |
17.00 4318 |
16.254128 |
20 |
1.500 3810 |
20.75527.1 |
98.7 |
| 16 |
16.004064 |
27.006858 |
16.164105 |
3.0007620 |
4.1901064 |
19.50 4953 |
18.50 4699 |
20 |
1.6204110 |
23.756033 |
142 |
| 18 |
18.00 4572 |
29.257430 |
18.184618 |
3.250 8260 |
4.6201173 |
21.50546.1 |
21.00 5334 |
20 |
1.750 4450 |
25.756541 |
173 |
| 20 |
20.005080 |
32.008128 |
20.205131 |
3.500 8890 |
5.0001270 |
24.006096 |
23.00 5842 |
24 |
1.750 4450 |
28.507239 |
220 |
| 24 |
24.006096 |
37.009398 |
24.256160 |
4.0001016 |
5.500 1397 |
28.257176 |
27.256922 |
24 |
2.50 هزار80 |
33.008382 |
4مزایای ASME B16.5 تیتانیوم Slip On Flanges:
فلنج های تیتانیومی دارای مزایای متعددی هستند که آنها را برای کاربردهای مختلف صنعتی بسیار مناسب می کند:
مقاومت در برابر خوردگی:تیتانیوم به دلیل مقاومت خارش استثنایی خود، به ویژه در محیط های تهاجمی مانند آب دریا، اسید ها و کلریدها مشهور است.این ویژگی تضمین طول عمر و قابلیت اطمینان در محیط های صنعتی خوردنی که در آن مواد معمولی ممکن است شکست بخورند.
نسبت قدرت بالا به وزن:تیتانیوم نسبت قدرت به وزن در مقایسه با فولاد و بسیاری از فلزات دیگر برتر است.این ویژگی اجازه می دهد تا فلنج های تیتانیومی برای ارائه عملکرد قوی در حالی که سبک هستنداین به ویژه در کاربردهایی که کاهش وزن بسیار مهم است، مانند صنایع هوافضا و دریایی مفید است.
مقاومت در برابر دمای بالا:تیتانیوم در درجه حرارت بالا ، بسته به درجه ، خواص مکانیکی و مقاومت در برابر خوردگی خود را تا حدود 600 ° C (1112 ° F) حفظ می کند.این باعث می شود که فلنج های تیتانیومی مناسب برای کاربردهایی با دمای بالا باشند، مانند پردازش شیمیایی و تولید انرژی حرارتی.
سازگاری زیستی:تیتانیوم سازگار با زیست شناسی و غیر سمی است، که آن را برای استفاده در صنایع مانند داروسازی، پردازش مواد غذایی و دستگاه های پزشکی که در آن پاکیزه و ایمنی محصول بسیار مهم است، مناسب می کند.
گسترش حرارتی کم:تیتانیوم نسبت به فولاد دارای ضریب گسترش حرارتی پایین است که می تواند خطر نشت و خرابی در سیستم های لوله کشی را به دلیل تغییرات دمایی کاهش دهد.
طول عمر و دوام:تیتانیوم به خاطر دوام عالی و مقاومت در برابر تخریب در طول زمان شناخته شده است، که عمر طولانی تری را تضمین می کند و هزینه های نگهداری را در مقایسه با سایر مواد کاهش می دهد.
آسان ساخت:تیتانیوم می تواند به راحتی ماشینکاری، جوش و شکل به شکل های پیچیده، اجازه می دهد تا برای طراحی سفارشی و پیکربندی برای پاسخگویی به نیازهای خاص پروژه.
غیر مغناطیسی و بدون جرقه:تیتانیوم غیر مغناطیسی و غیر شعله دار است، که آن را برای کاربردهایی که این خواص سودمند است، مناسب می کند.به عنوان مثال در تجهیزات الکترونیکی حساس یا محیط هایی با خطر انفجار.
سازگاری با محیط زیست:تیتانیوم با توجه به مقاومت در برابر خوردگی، طول عمر و توانایی بازیافت، سازگار با محیط زیست است و تاثیرات زیست محیطی را در طول چرخه عمر خود کاهش می دهد.
5.چرا ما فلنج های تیتانیومی را در کاربردهای مختلف انتخاب می کنیم؟
تیتانیوم مقاومت خارش استثنایی را نشان می دهد، به ویژه در محیط های تهاجمی مانند آب دریا، پردازش شیمیایی و کاربردهای دریایی.این مقاومت در برابر خوردگی به افزایش عمر تجهیزات و کاهش هزینه های نگهداری کمک می کند.
تیتانیوم دارای نسبت قدرت به وزن بالا است، که آن را به طور قابل توجهی قوی تر از بسیاری از فلزات دیگر مانند فولاد ضد زنگ یا آلیاژ های آلومینیوم در حالی که بسیار سبک تر است.اين خاصيت در فضايي سازي مهم است، صنایع دریایی و خودرو که در آن کاهش وزن بسیار مهم است.
تیتانیوم سازگار با زیست شناسی و غیر سمی است، که آن را برای ایمپلنت های پزشکی مانند ایمپلنت های ارتوپدی و ابزارهای جراحی ایده آل می کند.به خوبی با بدن انسان ادغام می شود و خطر عوارض جانبی را به حداقل می رساند.
تیتانیوم در دمای بالا خواص مکانیکی خود را حفظ می کند، که آن را برای کاربردهایی که ثبات حرارتی مورد نیاز است مناسب می کند.این شامل قطعات هوافضا و فرآیندهای صنعتی با گرمای بالا است..
تیتانیوم دارای یک ضریب گسترش حرارتی پایین است، مشابه فولاد ضد زنگ. این خاصیت به حفظ ثبات ابعاد در شرایط مختلف درجه حرارت کمک می کند.تضمین قابلیت اطمینان در برنامه های کاربردی حیاتی.
تیتانیوم به خاطر دوام و عمر طولانی خود، حتی در شرایط سخت عملیاتی شناخته شده است.با وجود هزینه اولیه بالاتری در مقایسه با برخی از مواد دیگر.
فلنج های صفحه ای تیتانیوم در صنایع که ترکیب منحصر به فرد ویژگی های آنها ضروری است، مانند هوافضا، پردازش شیمیایی، کارخانه های ترشح و سیستم های نفتی دریایی، ترجیح داده می شوند.
6گواهینامه های ASME B16.5 تیتانیوم Slip On Flange:
گواهینامه EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesتوسط سازنده صادر می شود و تأیید می کند که مواد با استانداردهای مورد نیاز مطابقت دارند.
گواهی مواد اولیه:
این گواهینامه جزئیات مربوط به مواد اولیه مورد استفاده در تولید فلنج های تیتانیوم را ارائه می دهد. این گواهینامه شامل اطلاعاتی مانند منشاء مواد اولیه، ترکیب آنها،و تمام نتایج تست مواد قابل استفادهاین امر امکان ردیابی و کنترل کیفیت را از مرحله اولیه تهیه مواد تضمین می کند.
100 درصد تشخیص خطای فوق صوتی:
آزمایش فوق صوتی (UT) یک روش آزمایش غیر مخرب است که برای تشخیص نقص های داخلی و سطحی در فلنج های تیتانیوم استفاده می شود.پوشش UT 100٪ به این معنی است که تمام فلنج ها آزمایش دقیق را انجام می دهند تا اطمینان حاصل شود که هیچ نقصی وجود ندارد که بتواند یکپارچگی ساختاری یا عملکرد آنها را به خطر بیندازد.
آزمایش هیدروستاتیک:
این آزمایش شامل فشار دادن فلنج تیتانیوم با آب یا مایع دیگر به سطح فشار از پیش تعیین شده است.آن را ارزیابی توانایی فلنج به مقاومت در برابر فشار بدون نشت و یا تغییر شکلبا اطمینان از این که آن را با فشار مشخص شده و الزامات ایمنی برآورده می کند.
گزارش بازرسی شخص ثالث:
این گزارش توسط یک سازمان یا سازمان بازرسی مستقل انجام می شود. این گزارش ارزیابی بی طرفانه ای از کیفیت فلنج های تیتانیوم را ارائه می دهد.تایید انطباق با استانداردهای قابل اجرا، مشخصات و الزامات مشتری. این اعتبار را به فرآیندهای تضمین کیفیت تولید کننده اضافه می کند.
