EN1092-01 تیتانیوم در فلنج Gr2 Gr7 PN6 برای ماشین آلات صنعت نفت و گاز

نام تجاری:	LHTi,China
شماره مدل:	صفحه تيتانيوم
مقدار تولیدی:	5 تکه
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، شانشی، چین

گواهی:

ISO9001,CE,etc

استاندارد محصول:

EN1092-01 صفحه تیتانیوم در فلنج

تکنولوژی:

شکل گیری سرد، کار گرم و جوش

فشار:

پ.ن 6

اندازه ها:

DN10-DN2000، بر اساس نیاز شما

فرآیند:

ریختن، جعل، ماشینکاری و غیره

درمان سطح:

پرداخت، سندبلاست، آندایزینگ و غیره

انواع صورت:

RF، FF، TG، RJ و غیره

مواد:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 و غیره

سطح آب بندی:

RF، FF، TG، RJ و غیره

درخواست:

صنایع شیمیایی، نفت و گاز، هوافضا

جزئیات بسته بندی:

کیس پلائیوود یا پالت، یا به عنوان هر مورد نیاز خود را

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

گلاس ۷ تیتانیوم در فلنج

EN1092-01 تیتانیوم در فلنج

توضیحات محصول

EN1092-01 صفحه فلنج تیتانیوم در فلنج Gr2 Gr7 PN6 فلنج لوله فلنج برای صنعت نفت و گاز

1معرفی محصول فلنج صفحه تیتانیوم En1092-01

فلانژ های تیتانیوماز آلیاژ های تیتانیوم ساخته شده اند، در صنایع مختلف به خاطر خواص استثنایی خود بسیار ارزشمند هستند.نسبت قدرت بالا به وزنآنها در محیط های خشن که خوردگی شیمیایی یک نگرانی است، آنها را در صنایع مانند نفت، پردازش شیمیایی،و دیگران که نیاز به عملکرد مواد قوی دارند.

کلید کاربرد آنها مقاومت ذاتی تیتانیوم در برابر خوردگی است که طول عمر و قابلیت اطمینان در شرایط عملیاتی چالش برانگیز را تضمین می کند.فلنج های تیتانیوم همچنین مقاومت بسیار خوبی در برابر خستگی و مقاومت در برابر خزیدن دارند، برای حفظ عملکرد پایدار در طول دوره های طولانی بسیار مهم است. آسان سازی و نصب آنها جذابیت آنها را بیشتر می کند،ارائه راه حل های عملی برای کاربردهای مختلف صنعتی.

استاندارد EN1092-01 شامل انواع مختلفی از فلنج ها، از جمله فلنج های صفحه ای تیتانیوم است که قطعات حیاتی در سیستم های لوله کشی صنعتی هستند. این استاندارد ابعاد را مشخص می کند،مواد، و الزامات فنی برای فلنج ها در سیستم های لوله کشی اروپایی. فلنج های صفحه ای تیتانیوم، دیسک های صاف و دایره ای با یک چهره بلند (RF) یا یک چهره مسطح (FF) هستند.بر اساس نیازهای سطح مهر و موم انتخاب شده استآنها برای اتصال لوله ها، دریچه ها، پمپ ها و سایر تجهیزات برای تشکیل سیستم های لوله کشی یکپارچه استفاده می شوند.مقاومت خارق العاده تیتانیوم در برابر خوردگی باعث می شود که این فلنج ها برای کاربردهای محیط های خوردگی مانند صنایع دریایی و شیمیایی ایده آل باشندآنها به دلیل نسبت قدرت به وزن و مناسب بودن برای هر دو درجه حرارت بالا و کاربردهای کریوجنیک مورد توجه قرار می گیرند. در اندازه های مختلف برای پذیرش قطر های مختلف لوله،این فلنج ها با فشار های مشخص مانند PN 6 مطابقت دارند.، PN 10، PN 16، PN 25، PN 40، و PN 63 که نیازهای عملیاتی متنوع در صنایع مختلف را برآورده می کنند.

2. درجه های EN1092-01 فلنج صفحه تیتانیوم

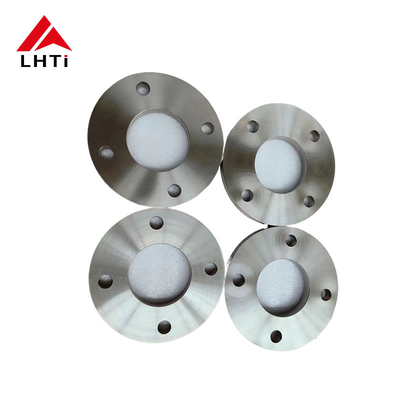

EN1092-01 تیتانیوم در فلنج Gr2 Gr7 PN6 برای ماشین آلات صنعت نفت و گاز 0

تیتانیوم خالص تجاری:
- درجه 2 (UNS R50400): این بیشترین درجه استفاده شده از تیتانیوم به دلیل مقاومت بسیار عالی در برابر خوردگی، شکل پذیری و جوش پذیری آن است.برای طیف گسترده ای از کاربردهای صنعتی مناسب است که در آن مقاومت متوسط و مقاومت خوب در برابر خوردگی مورد نیاز است.
آلیاژ های تیتانیوم:
- درجه 5 (Ti-6Al-4V ، UNS R56400): این رایج ترین آلیاژ تیتانیوم است که به دلیل قدرت بالا ، خواص سبک وزن و مقاومت بسیار عالی در برابر خوردگی شناخته می شود.دریایی، و صنایع پردازش شیمیایی.
- درجه 7 (UNS R52400): به دلیل قابلیت جوش و مقاومت در برابر خوردگی در محیط های کاهش دهنده و آکسید کننده، تیتانیوم درجه 7 اغلب در تجهیزات پردازش شیمیایی استفاده می شود.
- درجه 12 (UNS R53400): این آلیاژ تیتانیوم در محیط های بسیار اکسید کننده مقاومت بسیار خوبی نسبت به خوردگی دارد و برای پردازش شیمیایی و کاربردهای دریایی مناسب است.
- درجه 23 (Ti-6Al-4V ELI، UNS R56401): مشابه درجه 5 است، اما دارای محتوای کم بینهایی است.آلیاژ تیتانیوم درجه 23 در کاربردهای پزشکی و هوافضا مورد استفاده قرار می گیرد که در آن سازگاری زیستی و قدرت بالا مورد نیاز است.

3.مشخصات DIN2501 PN6 فلنج صفحه تیتانیوم

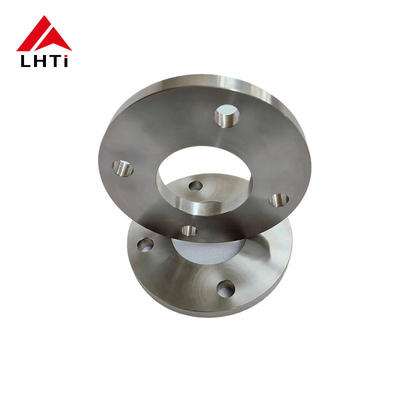

EN1092-01 تیتانیوم در فلنج Gr2 Gr7 PN6 برای ماشین آلات صنعت نفت و گاز 1

DN	لوله OD، A		خارج از الماس، D	قطر دایره بولت، K	شکل سوراخ بولت، L	تعداد بولت	اندازه بولت	ضخامت فلنج، C	قطر صورت بالا، د	ارتفاع صورت بالا، f1	قطر سوراخ،B
DN	سری I	سری دوم	خارج از الماس، D	قطر دایره بولت، K	شکل سوراخ بولت، L	تعداد بولت	اندازه بولت	ضخامت فلنج، C	قطر صورت بالا، د	ارتفاع صورت بالا، f1	سری I	سری دوم
10	17.2	14	75	50	11	4	M10	12	35	2	18	15
15	21.3	18	80	55	11	4	M10	12	40	2	22	19
20	26.9	25	90	65	11	4	M10	14	50	2	27.5	26
25	33.7	32	100	75	11	4	M10	14	60	2	34.5	33
32	42.4	38	120	90	14	4	M12	16	70	2	43.5	39
40	48.3	45	130	100	14	4	M12	16	80	3	49.5	46
50	60.3	57	140	110	14	4	M12	16	90	3	61.5	59
65	76.1	79	160	130	14	4	M12	16	110	3	77.5	78
80	88.9	89	190	150	18	4	M16	18	128	3	90.5	91
100	114.3	108	210	170	18	4	M16	18	148	3	116	110
125	139.7	133	240	200	18	8	M16	20	178	3	141.5	135
150	168.3	159	265	225	18	8	M16	20	202	3	170.5	161
200	219.1	219	320	280	18	8	M16	22	258	3	221.5	222
250	273	273	375	335	18	12	M16	24	312	3	276.5	276
300	323.9	325	440	395	22	12	M20	24	365	4	327.5	328
350	355.6	377	490	445	22	12	M20	26	415	4	359.5	380
400	406.4	426	540	495	22	16	M20	28	455	4	411	430
450	457	480	595	550	22	16	M20	30	520	4	462	484
500	508	530	645	600	22	20	M20	30	570	4	513.5	534
600	610	630	755	705	26	20	M24	32	670	5	616.5	634
700	711	720	860	810	26	24	M24	40	775	5	715	724
800	813	820	975	920	30	24	M27	44	880	5	817	824
900	914	920	1075	1020	30	24	M27	48	980	5	918	924
1000	1016	1020	1175	1120	30	28	M27	52	1080	5	1020	1024
1200	1219	1220	1405	1340	33	32	M30	60	1295	5	1223	1224
1400	1422	1420	1630	1560	36	36	M33	72	1510	5	1426	1424
1600	1626	1620	1830	1760	36	40	M33	80	1710	5	1630	1624
1800	1829	1820	2045	1970	39	44	M36	88	1920	5	1833	1824
2000	2032	2020	2265	2180	42	48	M39	96	2125	5	2036	20

4چرا ما فلنج های صفحه ای تیتانیوم را در برنامه های کاربردی انتخاب می کنیم؟

فلانژ های اسلیپ روی صفحه تیتانیومبرای کاربردهای مختلف انتخاب می شوند که عمدتاً به دلیل مقاومت خارشی استثنایی و نسبت قدرت به وزن آنها انتخاب می شوند. این فلنج ها برای محیط هایی که در آن مقاومت در برابر اسید ها، قلیات،آب دریا، و سایر مواد خوردنی بسیار مهم است.قدرت بالای تیتانیوم نسبت به وزن آن را برای کاربردهایی که کاهش وزن بدون به خطر انداختن یکپارچگی ساختاری ضروری است مناسب می کنداین ویژگی به ویژه در صنایع هوافضا، دریایی، پردازش شیمیایی و پزشکی، مفید است.که هم دوام و هم عملکرد در شرایط سخت بسیار مهم است.علاوه بر این، فلنج های پرتاب صفحه تیتانیوم با استانداردهای EN1092-01 مطابقت دارند و سازگاری و قابلیت اطمینان در سیستم های لوله کشی اروپایی را تضمین می کنند.

آستین تیتانیوم بر روی فلنجدر صنایع مختلف انتخاب می شوند، عمدتا به دلیل خواص و مزایای منحصر به فرد خود که آنها را برای کاربردهای خاص که مواد دیگر ممکن است به طور موثر انجام ندهند، مناسب می کند.

تیتانیوم مقاومت خارش استثنایی را نشان می دهد، به ویژه در محیط های تهاجمی مانند آب دریا، پردازش شیمیایی و کاربردهای دریایی.این مقاومت در برابر خوردگی به افزایش عمر تجهیزات و کاهش هزینه های نگهداری کمک می کند.

تیتانیوم دارای نسبت قدرت به وزن بالا است، که آن را به طور قابل توجهی قوی تر از بسیاری از فلزات دیگر مانند فولاد ضد زنگ یا آلیاژ های آلومینیوم در حالی که بسیار سبک تر است.اين خاصيت در فضايي سازي مهم است، صنایع دریایی و خودرو که در آن کاهش وزن بسیار مهم است.

تیتانیوم سازگار با زیست شناسی و غیر سمی است، که آن را برای ایمپلنت های پزشکی مانند ایمپلنت های ارتوپدی و ابزارهای جراحی ایده آل می کند.به خوبی با بدن انسان ادغام می شود و خطر عوارض جانبی را به حداقل می رساند.

تیتانیوم در دمای بالا خواص مکانیکی خود را حفظ می کند، که آن را برای کاربردهایی که ثبات حرارتی مورد نیاز است مناسب می کند.این شامل قطعات هوافضا و فرآیندهای صنعتی با گرمای بالا است..

تیتانیوم دارای یک ضریب گسترش حرارتی پایین است، مشابه فولاد ضد زنگ. این خاصیت به حفظ ثبات ابعاد در شرایط مختلف درجه حرارت کمک می کند.تضمین قابلیت اطمینان در برنامه های کاربردی حیاتی.

تیتانیوم به خاطر دوام و عمر طولانی خود، حتی در شرایط سخت عملیاتی شناخته شده است.با وجود هزینه اولیه بالاتری در مقایسه با برخی از مواد دیگر.

فلنج های صفحه ای تیتانیوم در صنایع که ترکیب منحصر به فرد ویژگی های آنها ضروری است، مانند هوافضا، پردازش شیمیایی، کارخانه های ترشح و سیستم های نفتی دریایی، ترجیح داده می شوند.

5استانداردهای مشترک فلنج های تیتانیوم

نام محصول	لوله های تیتانیوم
محدوده اندازه	1/2′′ (15 NB) تا 48′′ (1200 NB)
کلاس / درجه فشار	150#، 300#، 600#، 900#، 1500#، 2500#، PN6, PN10, PN16, PN25, PN40, PN64 و غیره
استانداردها / ابعاد	ANSI/ASME B165، B16.47 سری A و B، B16.48، BS4504، BS10، EN-1092، DIN، BS، GOST، MSS SP-44، ISO70051، JISB2220، BS1560-3.1، API7S-15، API7S-43، API605
انواع صورت فلنج / نوع اتصال	فلنج صورت مسطح (FF) ، فلنج صورت بلند (RF) ، فلنج مفصل حلقه ای (RTJ) ، فلنج مفصل کمر، فلنج مرد و زن (M&F) ، فلنج زبان بزرگ و کوچک (T&G)
ابعاد	ANSI B165، ANSI B16.47 سری A و B، ASA، API-605، MSS SP44، AWWA، نقشه های سفارشی
طراحی سفارشی	طبق نقشه شما. AS, BS, ANSI, DIN, JIS. تنظیمات برابر و کاهش دهنده.
گواهینامه های آزمایش مواد (MTC)	طبق EN 10204 3.2 و EN 10204 3.1، گواهینامه های آزمایش گواهینامه های NACE MR0175، NACE MR0103
گواهینامه های آزمایش	گزارش آزمایش رادیوگرافی 100٪، EN 10204/3.1B، گواهی مواد اولیه، گزارش بازرسی شخص ثالث، و غیره
آزمایشات	دستگاه آزمایش هیدروستاتیک، طیف نویس مستقیم، آشکارساز نقص تراسونک UI، آشکارساز اشعه ایکس، آشکارساز ذرات مغناطیسی
تجهیزات / ماشین آلات	ماشین فشار، ماشین فشار، ماشین خم کردن، ماشین شن و ماسه، ماشین برقی، و غیره.
پوشش	رنگ ضد زنگ، رنگ سیاه روغن، رنگ زرد شفاف، زینک پوشانده شده، سرد و گرم فروخته شده
منشاء	هند / آمریکا / ژاپن / اروپای غربی / کره
کاربردها/استفاده	ساحلی، میدان نفتی، کشتی سازی، سیستم آب، گاز طبیعی، پروژه های لوله کشی، برق و غیره
شبکه صادرات برتر	ایالات متحده، انگلستان، قطر، مکزیک، نیجریه، عربستان سعودی، کویت، ایران، قزاقستان، بحرین، ویتنام، اندونزی، نروژ، غنا، کلمبیا، آذربایجان، لیبی.

6کاربرد فلنج های صفحه ای از تیتانیوم:

فلانژ های صفحه ای از تیتانیوماستفاده از ویژگی های منحصر به فرد آنها برای نقش های حیاتی در سیستم های لوله کشی:

پردازش شیمیایی:مقاومت استثنایی تیتانیوم در برابر خوردگی باعث می شود که فلنج های صفحه ای برای رسیدگی به مواد شیمیایی خوردنی و اسید ها در کارخانه های شیمیایی ایده آل باشند.

صنعت دریایی:به دلیل مقاومت در برابر خوردگی آب دریا، فلنج های صفحه تیتانیوم در ساخت کشتی و سیستم عامل های دریایی استفاده می شود.

هوافضا:نسبت بالا قدرت به وزن تیتانیوم در کاربردهای هوافضا سودمند است، جایی که کاهش وزن در حالی که حفظ یکپارچگی ساختاری بسیار مهم است.

تجهیزات پزشکی:سازگاری زیستی و مقاومت تیتانیوم در برابر مایعات بدن آن را برای دستگاه های پزشکی و ایمپلنت ها مناسب می کند.

نفت و گاز:در خط لوله ها و پالایشگاه هایی که مقاومت در برابر خوردگی و دمای بالا مورد نیاز است استفاده می شود.

مواد غذایی و نوشیدنی:بی عمل بودن تیتانیوم باعث می شود که برای دست زدن به مواد غذایی و نوشیدنی مناسب باشد.

تولید برق:کاربرد در نیروگاه هایی که مقاومت در برابر دماهای بالا و محیط های خوردگی ضروری است.
