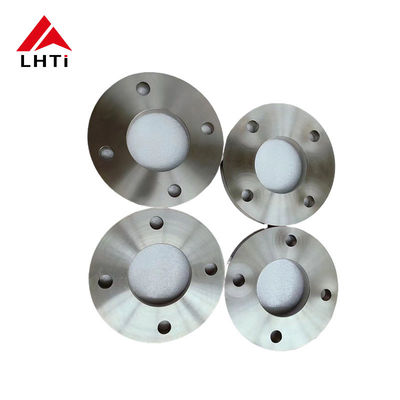

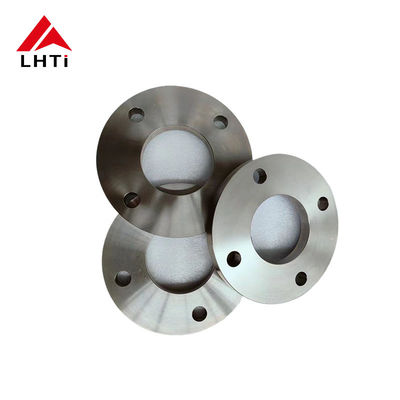

فلنج صفحه ای تیتانیوم DIN 2503 Gr1 Gr2 Gr7 PN40 فلنج صفحه ای صورت بلند فلنج لوله فلنج صفحه ای برای سیستم های لوله کشی

2. درجه فلنج صفحه تیتانیوم

1. تیتانیوم درجه ۱:تیتانیوم درجه 1 به دلیل انعطاف پذیری بالایی که دارد، نرم ترین و قابل شکل گیری ترین از تمام تیتانیوم های خالص تجاری است.بیشتر در کاربردهایی استفاده می شود که نیاز به مقاومت بهتر در برابر خوردگی در محیط هایی مانند صنعت پردازش شیمیایی دارند.

2.

3.

4. تیتانیوم درجه ۲:این بیشترین استفاده از نوع تیتانیوم است. این توازن خوبی بین قدرت و انعطاف پذیری را ارائه می دهد، با مقاومت بسیار عالی در برابر خوردگی.از جمله فلنج برای سیستم های لوله کشی.

5.

6. درجه 5 تیتانیوم (Ti 6Al-4V):این یک نوع آلیاژ است و رایج ترین نوع آلیاژ تیتانیوم است. این به طور قابل توجهی قدرت فلنج ها را در مقایسه با انواع تیتانیوم خالص افزایش می دهد.تیتانیوم درجه 5 در کاربردهای با قدرت بالا مورد استفاده قرار می گیرد که در آن مقاومت گرما و خوردگی مورد نیاز است.

7.

8. تیتانیوم درجه ۷:با قابلیت جوش و تولید عالی، این درجه شامل پالادیوم برای افزایش مقاومت در برابر خوردگی، به ویژه در برابر اسیدهای کاهش دهنده و حمله محلی در هالاید های داغ است.

9.

10. درجه 12 تیتانیوم:این درجه در مقایسه با سایر درجه های خالص تجاری مقاومت گرمایی و قدرت بیشتری را ارائه می دهد. همچنین قابلیت جوش و مقاومت در برابر خوردگی را حفظ می کند.

11.

12. درجه 23 تیتانیوم (Ti 6Al-4V ELI):این درجه مشابه درجه 5 است اما دارای بینهایی بسیار پایین است (ELI) ، که باعث می شود برای سختی شکستگی بالاتر و انعطاف پذیری بهبود یافته ترجیح داده شود.اغلب در کاربردهای پزشکی استفاده می شود و همچنین مناسب برای فلنج در شرایط بحرانی، کاربردهای پیشرفته.

    • تیتانیوم: تیتانیوم دارای مقاومت خارش استثنایی است، به ویژه در محیط های تهاجمی مانند آب دریا، کلریدها و اسیدهای اکسید کننده.این یک لایه اکسید محافظ را تشکیل می دهد که مقاومت آن را در برابر خوردگی افزایش می دهد.
    • فولاد ضد زنگ: فولاد ضد زنگ نیز مقاومت خوبی در برابر خوردگی دارد، اما نه به اندازه تیتانیوم.ممکن است نیاز به پوشش یا درمان های اضافی برای حفاظت بیشتر در محیط های خوردگی داشته باشد..
    • فولاد کربن: فولاد کربن در معرض خوردگی است، به ویژه در شرایط مرطوب یا اسیدی، و برای محافظت نیاز به پوشش یا آلیاژ دارد.
    • اینکونل: آلیاژ های اینکونل مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگی در محیط های شدید از جمله دمای بالا و شرایط فشار دارند.
13.

14.

3.مشخصات DIN2501 PN40 فلنج صفحه تیتانیوم

4چرا ما فلنج های صفحه ای تیتانیوم را در برنامه های کاربردی انتخاب می کنیم؟

فلانژ های صفحه ای از تیتانیومدر صنایع مختلف انتخاب می شوند، عمدتا به دلیل خواص و مزایای منحصر به فرد خود که آنها را برای کاربردهای خاص که مواد دیگر ممکن است به طور موثر انجام ندهند، مناسب می کند.

تیتانیوم مقاومت خارش استثنایی را نشان می دهد، به ویژه در محیط های تهاجمی مانند آب دریا، پردازش شیمیایی و کاربردهای دریایی.این مقاومت در برابر خوردگی به طول عمر تجهیزات کمک می کند و هزینه های نگهداری را کاهش می دهد.

تیتانیوم دارای نسبت قدرت به وزن بالا است، که آن را به طور قابل توجهی قوی تر از بسیاری از فلزات دیگر مانند فولاد ضد زنگ یا آلیاژ های آلومینیوم در حالی که بسیار سبک تر است.اين خاصيت در فضايي سازي مهم است، صنایع دریایی و خودرو که در آن کاهش وزن بسیار مهم است.

تیتانیوم سازگار با زیست شناسی و غیر سمی است، که آن را برای ایمپلنت های پزشکی مانند ایمپلنت های ارتوپدی و ابزارهای جراحی ایده آل می کند.به خوبی با بدن انسان ادغام می شود و خطر عوارض جانبی را به حداقل می رساند.

تیتانیوم در دمای بالا خواص مکانیکی خود را حفظ می کند، که آن را برای کاربردهایی که ثبات حرارتی مورد نیاز است مناسب می کند.این شامل قطعات هوافضا و فرآیندهای صنعتی با گرمای بالا است..

تیتانیوم دارای یک ضریب گسترش حرارتی پایین است، مشابه فولاد ضد زنگ. این خاصیت به حفظ ثبات ابعاد در شرایط مختلف درجه حرارت کمک می کند.تضمین قابلیت اطمینان در برنامه های کاربردی حیاتی.

تیتانیوم به خاطر دوام و عمر طولانی خود، حتی در شرایط سخت عملیاتی شناخته شده است.با وجود هزینه اولیه بالاتری در مقایسه با برخی از مواد دیگر.

فلنج های صفحه ای تیتانیوم در صنایع که ترکیب منحصر به فرد ویژگی های آنها ضروری است، مانند هوافضا، پردازش شیمیایی، کارخانه های ترشح و سیستم های نفتی دریایی، ترجیح داده می شوند.

5. فرآیند تولید فلنج های صفحه تیتانیوم

انتخاب مواد:

آلیاژ تیتانیوم: این فرآیند با انتخاب آلیاژ تیتانیوم مناسب بر اساس الزامات کاربردی آغاز می شود. آلیاژ های رایج شامل درجه 2 (Ti-CP) ، درجه 5 (Ti-6Al-4V) و درجه 7 (Ti-0.15Pd)، به خاطر خواص مکانیکی خاص، مقاومت در برابر خوردگی و سایر ویژگی های مربوط انتخاب شده است.

برش و شکل دادن:

آماده سازی مواد خام: تیتانیوم یا میله های تیتانیوم به طول مناسب بر اساس ابعاد مورد نیاز فلنج برش داده می شود.

جعل یا رولینگ: مواد تیتانیوم به دمای مطلوب گرم می شوند و با استفاده از تکنیک های جعل یا رولینگ شکل می گیرند تا خالی های فلنج اولیه را تشکیل دهند.این شامل شکل دادن گردن و صورت فلنج است..

ماشینکاری:

چرخاندن و فریز کردن: قطعات تیتانیومی جعل شده یا رول شده تحت عملیات ماشینکاری دقیق قرار می گیرند.این شامل چرخش برای رسیدن به قطر بیرونی مورد نظر (OD) و آسیاب برای ایجاد صورت فلنج (چشم بالا)، سطح صاف، یا حلقه ای از گونه مفاصل بر اساس مشخصات ASME B16.5).

حفاری: سوراخ ها در فلنج حفاری می شوند تا بولت ها را جا دهند و موازی مناسب با لوله های اتصال را تضمین کنند.

آماده سازی جوش:

بیولینگ: انتهای فلنج گردن جوش ، به ویژه ناحیه ای که به لوله متصل می شود ، برای تسهیل جوش پیچیده می شوند. پیچیدگی مناسب باعث می شود مفاصل جوش قوی و ادغام موثر ایجاد شود.

جوش:

فرآیند جوش: فلنج های گردن جوش تیتانیوم به طور معمول با استفاده از جوش TIG (Tungsten Inert Gas) یا روش های مشابه مناسب برای آلیاژ های تیتانیوم جوش داده می شوند.جوش با دقت انجام می شود تا فضای محافظ (آرگون یا هلیوم) را حفظ کند تا از آلودگی و اکسیداسیون جلوگیری شود، که می تواند مقاومت تیتانیوم را به خطر بیندازد.

بازرسی جوش: بازرسی پس از جوش شامل روش های آزمایش غیر مخرب (NDT) مانند آزمایش نفوذ رنگ یا آزمایش فوق صوت برای تأیید یکپارچگی جوش است.

درمان حرارتی (در صورت لزوم):

آنلایینگ: بسته به آلیاژ تیتانیوم و الزامات خاص، آنلایینگ یا درمان حرارتی برای کاهش استرس می تواند برای بهینه سازی خواص مواد و کاهش استرس های باقیمانده استفاده شود.

بازرسی و آزمایش نهایی:

بازرسی ابعاد: هر فلنج گردن جوش تحت بررسی ابعاد دقیق قرار می گیرد تا اطمینان حاصل شود که با تحمل و مشخصات دقیق، از جمله آنهایی که توسط ASME B16 تعیین شده است، مطابقت دارد.5.

بازرسی بصری و سطحی: بازرسی های بصری اطمینان می دهد که هیچ نقص سطحی یا نقصی وجود ندارد که می تواند عملکرد یا یکپارچگی را تحت تاثیر قرار دهد.

آزمایش فشار: آزمایش فشار هیدروستاتیک یا پنوماتیک می تواند برای بررسی یکپارچگی فشار فلنج و مقاومت در برابر نشت در شرایط مشخص انجام شود.

درمان سطح و تکمیل:

پوشش سطحی: بسته به کاربرد، درمان های سطحی مانند غیرفعال سازی یا آنودیزاسیون ممکن است برای افزایش مقاومت در برابر خوردگی یا بهبود سطح استفاده شود.

علامت گذاری و شناسایی: هر فلنج با اطلاعات ضروری مانند درجه مواد، اندازه، کلاس فشار و شناسایی سازنده برای ردیابی مشخص می شود.

بسته بندی و حمل:

هنگامی که بازرسی ها و آزمایش ها به طور رضایت بخش به پایان می رسند، فلنج های گردن جوش تیتانیوم به دقت بسته بندی می شوند تا از آسیب در طول حمل و نقل و ذخیره جلوگیری شود.سپس آنها به مشتریان یا مراکز توزیع ارسال می شوند.

6کاربرد فلنج صفحه تیتانیوم DIN2503

• ساخت خط لوله: برای پیوستن به بخش های خط لوله استفاده می شود، اطمینان از اتصال امن و بدون نشت در طول حمل و نقل مایعات.
• پالایشگاه ها و کارخانه های پتروشیمی: در واحدهای پردازش برای اتصال ظروف، راکتورها و مبادلات گرما نصب می شوند، که در آن مقاومت در برابر مواد شیمیایی خوردنی ضروری است.
• پلتفرم های دریایی: در پلتفرم های حفاری دریایی و پلتفرم های تولید برای مقاومت در برابر محیط های دریایی و شرایط آب و هوایی سخت استفاده می شود.
• تاسیسات پردازش گاز: در کمپرسورها، پمپ ها و شیرها برای حفظ یکپارچگی عملیاتی و ایمنی استفاده می شود.
