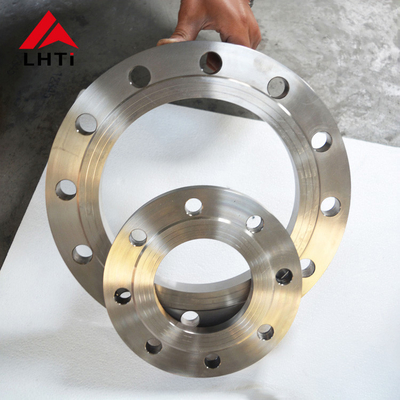

فلج فلج پلک کور تیتانیوم DIN 2502 Gr1 Gr2 Gr5 PN16 برای سیستم های لوله کشی

Name: فلج فلج پلک کور تیتانیوم DIN 2502 Gr1 Gr2 Gr5 PN16 برای سیستم های لوله کشی
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: فلنج صفحه تیتانیوم
Price: 1,503.00 USD
Availability: InStock

نام تجاری:	LHTi
شماره مدل:	فلنج صفحه تیتانیوم
مقدار تولیدی:	1-5 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

استاندارد محصول:

فلنج صفحه تیتانیوم DIN 2501

مواد:

فلز تیتانیوم آلیاژ تیتانیوم

درجه مواد:

تیتانیوم درجه 2، درجه 12 و دیگران

ویژگی ها:

استحکام بالا، مقاومت در برابر خوردگی خوب

درجه بندی فشار:

pn10

اندازه ها:

1/2'~80' ((DN10~3600)

انواع صورت:

RF، FF، TG، RJ و غیره

فرآیندها:

ریختن، جعل، ماشینکاری و غیره

درمان سطح:

پرداخت، سندبلاست، آندایزینگ و غیره

درخواست ها:

خطوط لوله نفت و گاز، کارخانه های شیمیایی، تاسیسات تولید برق و غیره.

جزئیات بسته بندی:

جعبه تخته سه لا یا پالت و غیره

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

سیستم های لوله کشی تیتانیوم فلنج صفحه کور,DIN 2502 تیتانیوم فلنج صفحه کور,PN16 فلنج صفحه

DIN 2502 Titanium Blind Plate Flange

PN16 Plate Flange

توضیحات محصول

فلج فلج پلک کور تیتانیوم DIN 2502 Gr2 Gr5 PN16 فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج فلج

1معرفی محصول از DIN2502 فلنج صفحه تیتانیوم

DIN2502 فلنج های صفحه ای از تیتانیومبه نوع خاصی از فلنج های تیتانیومی اشاره دارد که مطابق با استانداردهای DIN (Deutsches Institut für Normung) است.استانداردهای DIN استانداردهای فنی آلمانی هستند که در صنایع مختلف برای اطمینان از سازگاری استفاده می شوند.، قابل تعویض و کیفیت محصولات.فلانژ های صفحه ای از تیتانیومنوع خاصی از فلنج است که در سیستم های لوله کشی برای اتصال لوله ها به لوله ها، تجهیزات یا شیرهای دیگر استفاده می شود.آنها با طراحی مسطح خود بدون چهره مهر و موم بالا و به طور معمول ساخت ضخیم تر در مقایسه با انواع دیگر فلنج ها مشخص می شوند، که قدرت و سفتی کافی برای اتصال و مهر و موم پیچ را فراهم می کند.

استاندارد: DIN 2502
نوع: فلنج صفحه
مواد: تیتانیوم (معمولا درجه 2 یا درجه 5)
طراحی: استاندارد DIN 2502 فلنج های صفحه را با یک حلقه فلنج گشاده مشخص می کند. این بدان معنی است که فلنج شامل یک فلنج صاف،صفحه دایره ای با سوراخ های بولت در اطراف محیط و قطر داخلی متناسب با سوراخ لولههمچنین شامل یک حلقه فلنج جداگانه است که در داخل دایره بولت قرار دارد تا در تراز و تسریع مهر و موم کمک کند.
ابعاد: ابعاد DIN 2502 فلنج صفحه تیتانیوم برای اطمینان از سازگاری با لوله ها و سایر تجهیزات مطابق با مشخصات DIN استاندارد شده است.قطر دایره بولت، اندازه سوراخ بولت و ضخامت، که بسته به اندازه اسمی و درجه فشار (کلاس PN) متفاوت است.
درجه بندی فشار: در کلاس های مختلف فشار (PN 6، PN 10، PN 16، PN 25، PN 40) موجود است که حداکثر فشار کاری مجاز را بر اساس طراحی فلنج و خواص مواد تعیین می کند..

در طول نصب،فلنج های صفحه ای از تیتانیومبا پورت لوله یا تجهیزات هماهنگ شده و با استفاده از بولت هایی که از قبل از طریق سوراخ های سوراخ شده در فلنج نصب شده اند، ثابت می شوند.یک گيسکت کامل صورت برای پوشش کل سطح فلنج استفاده می شود تا مهر و موم و جلوگیری از نشت در طول کار سیستم.

2. درجه DIN 2502 فلنج صفحه تیتانیوم

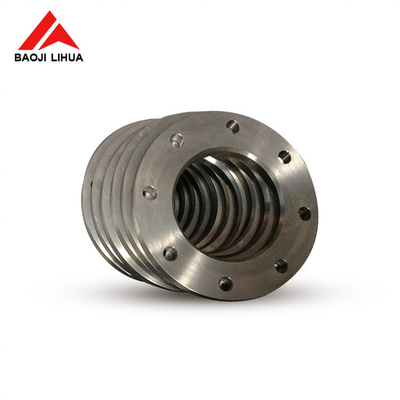

فلج فلج پلک کور تیتانیوم DIN 2502 Gr1 Gr2 Gr5 PN16 برای سیستم های لوله کشی 0

تیتانیوم درجه 2:

ترکیب: تیتانیوم درجه 2 ، که به عنوان تیتانیوم خالص تجاری (CP Ti) نیز شناخته می شود ، از 99.2٪ تیتانیوم تشکیل شده و 0.8٪ باقی مانده عمدتاً از آهن و اکسیژن تشکیل شده است.
خواص:
- قدرت: دارای قدرت خوبی است، قابل مقایسه با برخی از فولادهای کم آلیاژ.
- مقاومت در برابر خوردگی: تیتانیوم درجه 2 مقاومت بسیار خوبی در برابر خوردگی دارد، به ویژه در محیط هایی که کلرید وجود دارد.
- سازگاری: به راحتی قابل جوش و شکل گیری است، که آن را برای فرآیندهای مختلف تولید مناسب می کند.
کاربردها:
- تجهیزات پردازش شیمیایی
- کاربردهای دریایی و دریایی
- ایمپلنت های پزشکی و ابزار جراحی
- قطعات هوافضا که در آن کاهش وزن و مقاومت در برابر خوردگی حیاتی است

تیتانیوم درجه 5 (Ti-6Al-4V):

ترکیب: تیتانیوم درجه 5 یک آلیاژ متشکل از 90٪ تیتانیوم، 6٪ آلومینیوم و 4٪ وانادیوم است.
خواص:
- قدرت: تیتانیوم درجه 5 به طور قابل توجهی قوی تر از درجه 2 است، که آن را برای برنامه های کاربردی با قدرت بالا ایده آل می کند.
- مقاومت در برابر خوردگی: مقاومت خوب در برابر خوردگی را ارائه می دهد ، اگرچه در برخی از محیط ها به اندازه درجه 2 نیست.
- مقاومت در برابر گرما: درجه 5 در دمای بالا مقاومت بسیار خوبی دارد.
- سبک وزن: مانند تمام آلیاژ های تیتانیوم، درجه 5 در مقایسه با بسیاری از فلزات دیگر سبک وزن است.
کاربردها:
- قطعات هوافضا (قطعات ساختاری هواپیما، قطعات موتور)
- مسابقه خودرو (قطعات موتور، سیستم های اگزوز)
- ایمپلنت های پزشکی زیستی (ایمپلنت های ارتوپدیک، ایمپلنت های دندانپزشکی)
- اجزای دریایی
- تجهیزات ورزشی (چوکات دوچرخه، چوب گلف)

ملاحظات انتخاب:

محیط خوردگی: درجه 2 برای کاربردهایی که نیاز به مقاومت بهتر در برابر خوردگی دارند، به ویژه در محیط های کلر شده ترجیح داده می شود.درجه 5 مناسب است که در آن قدرت بالاتر و مقاومت متوسط در برابر خوردگی مورد نیاز است.
الزامات قدرت: درجه 5 دارای قدرت برتر نسبت به درجه 2 است، که آن را برای کاربردهای حمل کننده مناسب می کند که در آن وزن و قدرت عوامل حیاتی هستند.
هزینه: تیتانیوم درجه 5 به طور کلی به دلیل عناصر آلیاژ و خواص بهبود یافته آن گران تر از درجه 2 است.

هر دو درجه 2 و درجه 5 تیتانیوم دارای مزایای متمایز خود هستند و بر اساس الزامات کاربردی خاص برای قدرت، مقاومت در برابر خوردگی و سایر خواص مکانیکی انتخاب می شوند.

3.مشخصات DIN2502 PN16 فلنج صفحه تیتانیوم

اندازه نامی لوله	قطر	فلانج دیا	شناسه فلنج	از فلنج ها	"ديا" از "بالت سيرس"	تعداد	نمودار حفره های بولت	وزن
DN	لوله	D	D5	ب	K	سوراخ	D2	کیلوگرم
10	17.20	90	17.70	14	60	4	14	0.60
15	21.30	95	22.00	14	65	4	14	0.67
20	26.90	105	27.60	16	75	4	14	0.94
25	33.70	115	34.40	16	85	4	14	1.11
32	42.40	140	43.10	16	100	4	18	1.62
40	48.30	150	49.00	16	110	4	18	1.85
50	60.30	165	61.10	18	125	4	18	2.46
65	76.10	185	77.10	18	145	4	18	2.99
80	88.90	200	90.30	20	160	8	18	3.61
100	114.30	220	115.90	20	180	8	18	3.99
125	139.70	250	141.60	22	210	8	18	5.41
150	168.30	285	170.50	22	240	8	22	6.55
175	193.70	315	196.10	24	270	8	22	8.42
200	219.10	340	221.80	24	295	12	22	8.97
250	273.00	405	276.20	26	355	12	26	12.76
300	323.90	460	327.60	28	410	12	26	16.60
350	355.60	520	359.70	30	470	16	26	24.08
400	406.40	580	411.00	32	525	16	30	30.20
450	457.00	640	462.30	38	585	20	30	41.67
500	508.00	715	513.60	38	650	20	33	52.87
600	610.00	840	616.50	42	770	20	36	77.58
700	711.00	910	716.00	44	840	24	36	77.13
800	813.00	1025	818.00	50	950	24	39	106.35
900	914.00	1125	920.00	54	1050	28	39	125.39
1000	1016.00	1255	1022.00	60	1170	28	42	177.99

4. استانداردهای فلنج صفحه تیتانیوم

AFNOR NF E29-200-1: استاندارد فرانسوی برای فلنج ها، از جمله فلنج های تیتانیومی.

ASME ANSI B16.5: استاندارد انجمن مهندسان مکانیک آمریکا (ASME) برای فلنج های لوله و لوازم فلنج شده. این استاندارد شامل فلنج های تیتانیومی است که در آمریکای شمالی و در سطح بین المللی استفاده می شود.

AWWA C207: استاندارد انجمن آمریکایی آب (AWWA) برای لوله های فولادی برای خدمات آب، از جمله لوله های تیتانیومی مورد استفاده در کاربردهای تصفیه آب.

BS1560، BS450، BS10: استانداردهای بریتانیایی برای لوله ها و بولت های لوله، از جمله مواد تیتانیوم.

ISO7005-1: استاندارد سازمان بین المللی استاندارد سازی (ISO) برای فلنج های فلزی، از جمله فلنج های تیتانیوم.

MSS SP 44: جامعه استاندارد سازنده (MSS) استاندارد صنعت شیر و لوازم جانبی برای فلنج های لوله های فولادی. این شامل فلنج های تیتانیوم است.

AS2129: استاندارد استرالیا برای فلنج ها، از جمله فلنج های تیتانیوم.

CSA Z245.12: استاندارد کانادایی برای لوله های فولادی، از جمله مواد تیتانیوم.

DIN2573، DIN2576، DIN2501، DIN2502: استانداردهای آلمانی (DIN) برای فلنج ها، پوشش انواع مختلف و ابعاد فلنج های تیتانیوم.

EN1092-1، EN1759-1: استانداردهای اروپایی (EN) برای فلنج ها، از جمله فلنج های تیتانیوم.

JIS B2220: استانداردهای صنعتی ژاپنی (JIS) برای لوله های فولادی، از جمله لوله های تیتانیومی.

UNI 2276، UNI 2277، UNI 2278، UNI 6089، UNI 6090: استانداردهای ایتالیایی (UNI) برای فلنج های لوله، از جمله مواد تیتانیوم.

5کاربرد فلنج صفحه تیتانیوم DIN 2502

ساخت خط لوله:استفاده می شود برای پیوستن بخش های خط لوله، اطمینان از اتصال امن و بدون نشت در طول حمل و نقل مایعات.
پالایشگاه ها و کارخانه های پتروشیمی:نصب در واحدهای پردازش برای اتصال ظروف، راکتورها و مبادلات گرما، که در آن مقاومت در برابر مواد شیمیایی خوردنی ضروری است.
پلتفرم های آف شور:استفاده شده در دستگاه های حفاری دریایی و سیستم عامل های تولید برای مقاومت در برابر محیط های دریایی و شرایط آب و هوایی سخت.
تاسیسات پردازش گاز:در کمپرسورها، پمپ ها و دریچه ها برای حفظ یکپارچگی عملیاتی و ایمنی استفاده می شود.
