DIN2501 Gr2 PN10 فلنج صفحه تیتانیوم PL فلنج لوله فلنج صفحه PLFF PLRF برای سیستم های لوله کشی

Name: DIN2501 Gr2 PN10 فلنج صفحه تیتانیوم PL فلنج لوله فلنج صفحه PLFF PLRF برای سیستم های لوله کشی
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: فلنج صفحه تیتانیوم
Price: 1,503.00 USD
Availability: InStock

نام تجاری:	LHTi
شماره مدل:	فلنج صفحه تیتانیوم
مقدار تولیدی:	1-5 عدد
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union
توانایی عرضه:	5000 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بائوجی، چین

گواهی:

ISO9001, TUV etc.

استاندارد محصول:

فلنج صفحه تیتانیوم DIN 2501

مواد:

فلز تیتانیوم آلیاژ تیتانیوم

درجه مواد:

تیتانیوم درجه 2، درجه 12 و دیگران

ویژگی ها:

استحکام بالا، مقاومت در برابر خوردگی خوب

درجه بندی فشار:

pn10

اندازه ها:

1/2'~80' ((DN10~3600)

انواع صورت:

RF، FF، TG، RJ و غیره

فرآیندها:

ریختن، جعل، ماشینکاری و غیره

درمان سطح:

پرداخت، سندبلاست، آندایزینگ و غیره

درخواست ها:

خطوط لوله نفت و گاز، کارخانه های شیمیایی، تاسیسات تولید برق و غیره.

جزئیات بسته بندی:

جعبه تخته سه لا یا پالت و غیره

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

فلانج صفحه تیتانیوم درجه ۲,DIN2501 فلنج صفحه تیتانیوم,فلنج صفحه تیتانیوم PLRF

DIN2501 Titanium Plate Flange

PLRF Titanium Plate Flange

توضیحات محصول

DIN2501 Gr2 PN10 فلنج صفحه تیتانیوم PL فلنج لوله فلنج صفحه PLFF PLRF برای سیستم های لوله کشی

1معرفی محصول فلنج صفحه تیتانیوم DIN

DIN2501 فلنج های صفحه ای از تیتانیومبه نوع خاصی از فلنج های تیتانیومی اشاره دارد که مطابق با استانداردهای DIN (Deutsches Institut für Normung) است.استانداردهای DIN استانداردهای فنی آلمانی هستند که در صنایع مختلف برای اطمینان از سازگاری استفاده می شوند.، قابل تعویض و کیفیت محصولات.فلانژ های صفحه ای از تیتانیومنوع خاصی از فلنج است که در سیستم های لوله کشی برای اتصال لوله ها به لوله ها، تجهیزات یا شیرهای دیگر استفاده می شود.آنها با طراحی مسطح خود بدون چهره مهر و موم بالا و به طور معمول ساخت ضخیم تر در مقایسه با انواع دیگر فلنج ها مشخص می شوند، که قدرت و سفتی کافی برای اتصال و مهر و موم پیچ را فراهم می کند.

در طول نصب،فلنج های صفحه ای از تیتانیومبا پورت لوله یا تجهیزات هماهنگ شده و با استفاده از بولت هایی که از قبل از طریق سوراخ های سوراخ شده در فلنج نصب شده اند، ثابت می شوند.یک گيسکت کامل صورت برای پوشش کل سطح فلنج استفاده می شود تا مهر و موم و جلوگیری از نشت در طول کار سیستم.

این فلنج ها به طور معمول در کاربردهایی با فشار کم تا متوسط به دلیل طراحی صاف آنها استفاده می شوند که تراز را در طول نصب ساده می کند.آنها در مقایسه با سایر انواع فلنج ها با توجه به هزینه های پایین تولید و ماشینکاری، مقرون به صرفه هستند.این ویژگی ها باعث می شود که فلنج های صفحه تیتانیوم در کاربردهای مختلف صنعتی مورد استفاده قرار گیرند که در آن مقاومت در برابر خوردگی، خواص سبک وزن،و مقاومت مکانیکی تیتانیوم مفید است.

2درجه های DIN 2501 فلنج صفحه تیتانیوم

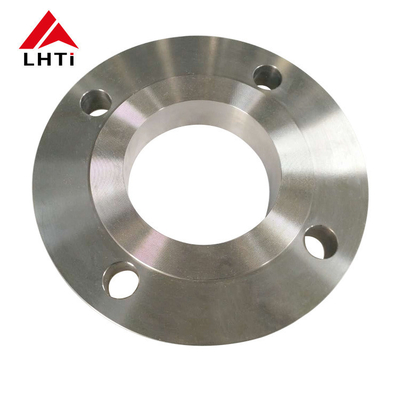

DIN2501 Gr2 PN10 فلنج صفحه تیتانیوم PL فلنج لوله فلنج صفحه PLFF PLRF برای سیستم های لوله کشی 0

تیتانیوم خالص تجاری:
- درجه 2 (UNS R50400): این بیشترین درجه استفاده شده از تیتانیوم به دلیل مقاومت بسیار عالی در برابر خوردگی، شکل پذیری و جوش پذیری آن است.برای طیف گسترده ای از کاربردهای صنعتی که در آن مقاومت متوسط و مقاومت خوب در برابر خوردگی مورد نیاز است مناسب است.
آلیاژ های تیتانیوم:
- درجه 5 (Ti-6Al-4V ، UNS R56400): این رایج ترین آلیاژ تیتانیوم است که به دلیل قدرت بالا ، خواص سبک وزن و مقاومت بسیار عالی در برابر خوردگی شناخته می شود.دریایی، و صنایع پردازش شیمیایی.
- درجه 7 (UNS R52400): به دلیل قابلیت جوش عالی و مقاومت در برابر خوردگی در محیط های کاهش دهنده و آکسید کننده، تیتانیوم درجه 7 اغلب در تجهیزات پردازش شیمیایی استفاده می شود.
- درجه 12 (UNS R53400): این آلیاژ تیتانیوم در محیط های بسیار اکسید کننده مقاومت بسیار خوبی نسبت به خوردگی دارد و برای پردازش شیمیایی و کاربردهای دریایی مناسب است.
- درجه 23 (Ti-6Al-4V ELI، UNS R56401): مشابه درجه 5 است، اما دارای محتوای کم بینهایی (ELI) است.آلیاژ تیتانیوم درجه 23 در کاربردهای پزشکی و هوافضا مورد استفاده قرار می گیرد که در آن سازگاری زیستی و قدرت بالا مورد نیاز است.

3.مشخصات DIN2501 PN10 فلنج صفحه تیتانیوم

اندازه نامی لوله	قطر	فلانج دیا	شناسه فلنج	از فلنج ها	"ديا" از "بالت سيرس"	تعداد	نمودار حفره های بولت	وزن
اندازه نامی لوله	قطر	فلانج دیا	شناسه فلنج	از فلنج ها	"ديا" از "بالت سيرس"	تعداد	نمودار حفره های بولت	صفحه	نابینا
DN	لوله	D	D5	ب	K	سوراخ	D2	کیلوگرم	کیلوگرم
15	21.30	95	22.00	14	65	4	14	0.67	0.71
20	26.90	105	27.60	16	75	4	14	0.93	1.01
25	33.70	115	34.40	16	85	4	14	1.11	1.23
32	42.40	140	43.10	16	100	4	18	1.62	1.81
40	48.30	150	49.00	16	110	4	18	1.85	2.09
50	60.30	165	61.10	18	125	4	18	2.46	2.88
65	76.10	185	77.10	18	145	4	18	2.99	3.65
80	88.90	200	90.30	20	160	8	18	3.61	4.61
100	114.30	220	115.90	20	180	8	18	3.99	5.65
125	139.70	250	141.60	22	210	8	18	5.41	8.13
150	168.30	285	170.50	22	240	8	22	6.55	10.44
175	193.70	315	196.10	24	270	8	22	8.42
200	219.10	340	221.80	24	295	12	22	8.97	16.48
250	273.00	405	276.20	26	355	12	26	12.76	23.99
300	323.90	460	327.60	28	410	12	26	16.60	30.73
350	355.60	520	359.70	30	470	16	26	24.08	42.56
400	406.40	580	411.00	32	525	16	30	30.20	60.68
450	457.00	640	462.30	38	585	20	30	41.67	71.74
500	508.00	715	513.60	38	650	20	33	52.87	96.4
600	610.00	840	616.50	42	770	20	36	77.58	145.6
700	711.00	910	716.00	44	840	24	36	77.13
800	813.00	1025	818.00	50	950	24	39	106.35
900	914.00	1125	920.00	54	1050	28	39	125.39
1000	1016.00	1255	1022.00	60	1170	28	42	177.99

4. استانداردهای فلنج صفحه تیتانیوم

AFNOR NF E29-200-1: استاندارد فرانسوی برای فلنج ها، از جمله فلنج های تیتانیومی.

ASME ANSI B16.5: استاندارد انجمن مهندسان مکانیک آمریکا (ASME) برای فلنج های لوله و لوازم فلنج شده. این استاندارد شامل فلنج های تیتانیومی است که در آمریکای شمالی و در سطح بین المللی استفاده می شود.

AWWA C207: استاندارد انجمن آمریکایی آب (AWWA) برای لوله های فولادی برای خدمات آب، از جمله لوله های تیتانیومی مورد استفاده در کاربردهای تصفیه آب.

BS1560، BS450، BS10: استانداردهای بریتانیایی برای لوله ها و بولت های لوله، از جمله مواد تیتانیوم.

ISO7005-1: استاندارد سازمان بین المللی استاندارد سازی (ISO) برای فلنج های فلزی، از جمله فلنج های تیتانیوم.

MSS SP 44: جامعه استاندارد سازنده (MSS) استاندارد صنعت شیر و لوازم جانبی برای فلنج های لوله های فولادی. این شامل فلنج های تیتانیوم است.

AS2129: استاندارد استرالیا برای فلنج ها، از جمله فلنج های تیتانیوم.

CSA Z245.12: استاندارد کانادایی برای لوله های فولادی، از جمله مواد تیتانیوم.

DIN2573، DIN2576، DIN2501، DIN2502: استانداردهای آلمانی (DIN) برای فلنج ها، پوشش انواع مختلف و ابعاد فلنج های تیتانیوم.

EN1092-1، EN1759-1: استانداردهای اروپایی (EN) برای فلنج ها، از جمله فلنج های تیتانیوم.

JIS B2220: استانداردهای صنعتی ژاپنی (JIS) برای لوله های فولادی، از جمله لوله های تیتانیومی.

UNI 2276، UNI 2277، UNI 2278، UNI 6089، UNI 6090: استانداردهای ایتالیایی (UNI) برای فلنج های لوله، از جمله مواد تیتانیوم.

5کاربرد فلنج صفحه تیتانیوم DIN2501

ساخت خط لوله:استفاده می شود برای پیوستن بخش های خط لوله، اطمینان از اتصال امن و بدون نشت در طول حمل و نقل مایعات.
پالایشگاه ها و کارخانه های پتروشیمی:نصب در واحدهای پردازش برای اتصال ظروف، راکتورها و مبادلات گرما، که در آن مقاومت در برابر مواد شیمیایی خوردنی ضروری است.
پلتفرم های آف شور:استفاده شده در دستگاه های حفاری دریایی و سیستم عامل های تولید برای مقاومت در برابر محیط های دریایی و شرایط آب و هوایی سخت.
تاسیسات پردازش گاز:در کمپرسورها، پمپ ها و دریچه ها برای حفظ یکپارچگی عملیاتی و ایمنی استفاده می شود.
